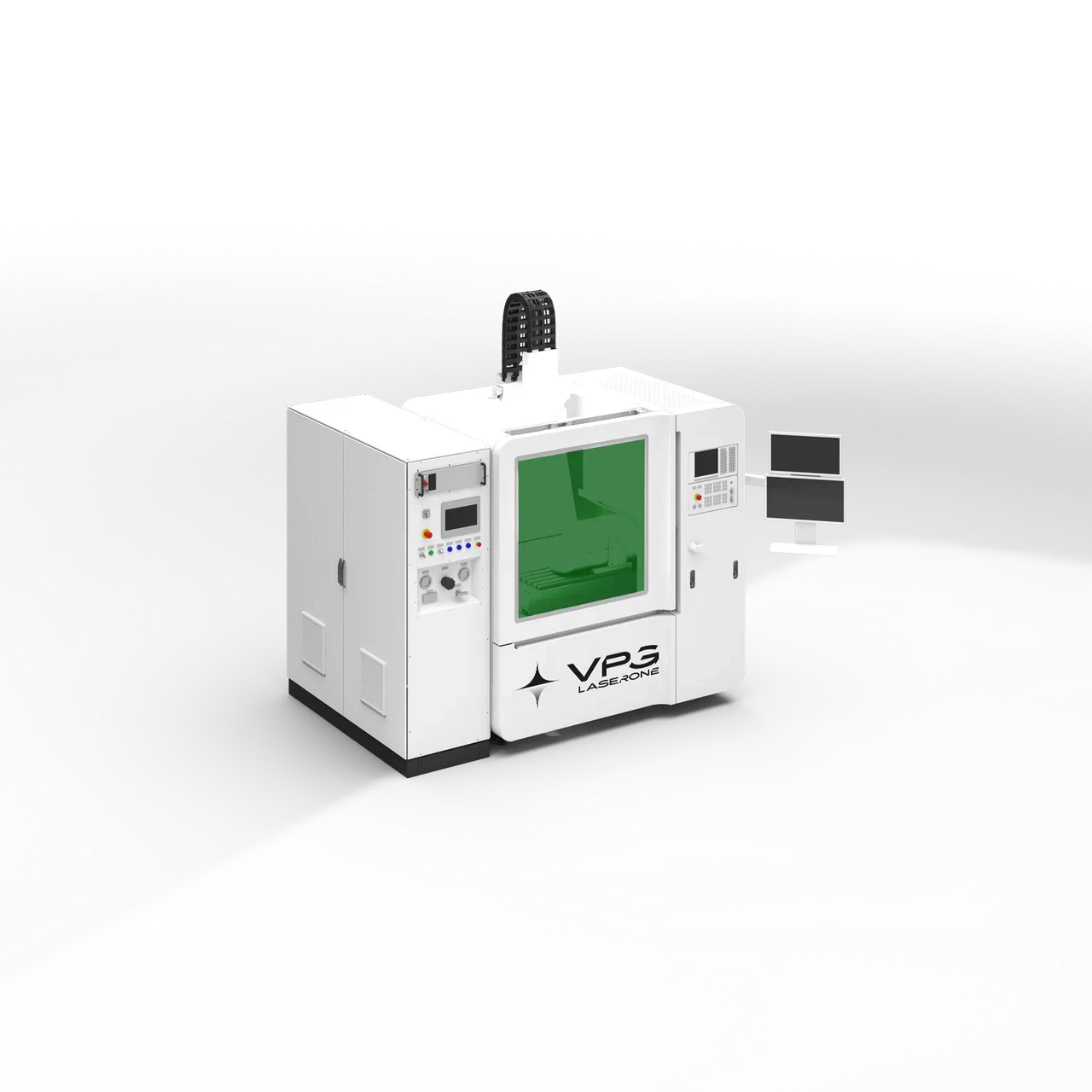

Комплекс гидролазерной резки FL-HYDRO — это 5-осевая система с ЧПУ для точной резки и лазерного сверления материалов любой твердости. Подходит для сложных задач в промышленности, легко справляется с материалами разной толщины и формы, а его станина из синтетического диабаза лучше снижает вибрации, чем чугун, и обеспечивает высокую жесткость при небольших размерах.
| Система перемещения | ||
| Габариты рабочей области (В/ø), мм | 250х160 | |
| Максимальный ход по осям (X,Y,Z), мм | 500х350х400 | |
| Повторяемость позиционирования | Менее 5 мкм | |
| Отклонение от круговой траектории | Менее 10 мкм | |
| Точность позиционирования оси А и С | ±25'' | |
| Максимальная скорость по XY, мм/с | 420 | |
| Максимальная скорость по Z, мм/с | 420 | |
| Максимальная скорость оси А, об/мин | 200 | |
| Максимальная скорость оси C, об/мин | 500 | |
| Управление ЧПУ HNC 848 | По 5 осям | |
| Лазер | ||
| QCW | Зелёный лазер | |
| Длина волны, нм | 1070 | 532 |
| Средняя мощность, Вт | 450 | До 30 |
| Длительность импульсов | 10 мкс | До 100 нс |
| Система подачи воды | ||
| Максимальное давление воды, бар | 500 | |
| Расход воды, л/ч | До 3 | |
| Диаметр сопла, мкм | 40-100 | |
| Габаритные размеры | ||
| Габариты станка (ДхШхВ), мм | 1855х1250х1950 | |
| Габариты шкафа с коммуникациями (ДхШхВ), мм | 1600х600х1900 | |
| Вес станка, кг | 2000 | |
| Вес шкафа водоподготовки, кг | 500 | |
• Сверление микроотверстий для охлаждения в лопатках и других элементах реактивных двигателей с предварительно нанесенными термобарьерными покрытиями
• Резка керамо-матричных композитов без термического воздействия, микротрещин и конусности
Резка, сверление и формирование канавок на любых типах проводящих и непроводящих материалов, используемых при изготовлении режущего инструмента (карбиды вольфрама, керамики, поликристаллический алмаз, поликристаллический кубический нитрид бора)
Производство миниатюрных и сложных деталей из труднообрабатываемых материалов, недоступных для традиционных методов
Фрезеровка микропазов шириной 0,04–0,05 мм в формах для изготовления авто шин
Резка стентов из нитинола (NiTi)
• Скрайбирование тонких полупроводниковых пластин
• Резка тонких подложек из арсенида галлия (GaAs)
• Резка металлических масок
