Введение
Сварочные деформации остаются одной из наиболее острых проблем современного машиностроения. По оценкам специалистов, до 20-30% времени изготовления сварных конструкций тратится не на саму сварку, а на последующую правку деформированных изделий. В отдельных случаях этот показатель достигает 40-50%. Экономические потери промышленности от сварочных деформаций исчисляются миллиардами рублей ежегодно.
Физическая природа проблемы кроется в самой сущности процесса сварки. Локальный нагрев металла до температуры плавления (1400-1600°C для сталей) при относительно холодных окружающих участках, что создает экстремальные температурные градиенты. Металл расширяется при нагреве, но окружающие холодные области сдерживают это расширение. При охлаждении нагретый металл стремится сократиться, однако уже успевшие деформироваться участки не позволяют ему вернуться к исходным размерам. Результат — остаточные напряжения и деформации.
Революционный прорыв произошел с появлением лазерных технологий сварки. Лазеры позволили реализовать концепцию «холодной» сварки — процесса, при котором основная масса конструкции практически не нагревается. Если традиционная дуговая сварка характеризуется погонной энергией 15-25 кДж/см и зоной термического влияния шириной 8-15 мм, то лазерная сварка оперирует показателями 2-6 кДж/см и 0,5-2 мм соответственно. Разница в 3-5 раз в тепловложении приводит к пропорциональному снижению уровня остаточных напряжений и деформаций.
1. Погонная энергия и деформации
1.1. Погонная энергия сварки
Величина сварочных деформаций в первую очередь определяется количеством теплоты, введенной в свариваемое изделие. Основным параметром является погонная энергия сварки qп — количество энергии, вводимое на единицу длины шва.
Для дуговых процессов сварки погонная энергия рассчитывается по формуле:
q_п = \frac{\eta \times U \times I}{v},
где η — эффективный КПД процесса (0,7-0,9), U — напряжение дуги (В), I — сварочный ток (А), v — скорость сварки (см/мин).
Пример расчета для дуговой сварки: режим U = 28 В, I = 200 А, v = 20 см/мин, η = 0,8:
Для лазерной сварки расчет упрощается:
где A — коэффициент поглощения лазерного излучения (0,65-0,75 для сталей), P — мощность лазера (Вт).
Пример расчета для лазерной сварки: режим P = 6 кВт, v = 100 cм/мин (1,67 см/с), A = 0,70:

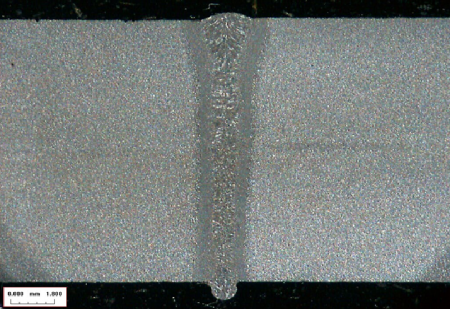

Вывод: при одинаковой глубине проплавления (10 мм) лазерная сварка обеспечивает почти в 10 раз меньшее тепловложение, чем дуговая.
1.2. Оценка ширины зоны термического влияния
Упрощенная формула для оценки полуширины ЗТВ (расстояние от оси шва до изотермы 723°C):
b_{723^\circ C} = \sqrt{\frac{q \times \lambda}{2 \pi \times v \times \rho \times c \times (T_{723^\circ C} — T_0)}},
Где q – эффективная мощность (Вт), λ – теплопроводность (Вт/(м·К)), ρ — плотность металла (7 850 кг/м3 для стали), c — удельная теплоемкость (500 Дж/(кг·К)), T723 — температура фазовой трансформации (А1), T0 — начальная температура.
Расчет для стали толщиной 10 мм.
При дуговой сварке:
При лазерной сварке:
2. Физическая природа сварочных деформаций
2.1. Термический цикл сварки
Процесс сварки представляет собой сложное термомеханическое воздействие на металл, характеризующееся экстремальной неравномерностью температурного поля. В центре сварочной ванны температура достигает температуры плавления и выше, в то время как на расстоянии 10-20 мм от оси шва металл может оставаться при температуре окружающей среды. Такой резкий температурный градиент определяет уникальность проблемы сварочных деформаций.
Зона термического влияния (ЗТВ) — это область основного металла, не подвергшаяся плавлению, но испытавшая структурные изменения вследствие термического воздействия. Для углеродистых сталей границей ЗТВ считают температуру около 723°C. Ширина ЗТВ при дуговой сварке составляет 8-15 мм, при лазерной — всего 0,5-1 мм. Именно в этом заключается ключевое преимущество лазерной технологии.

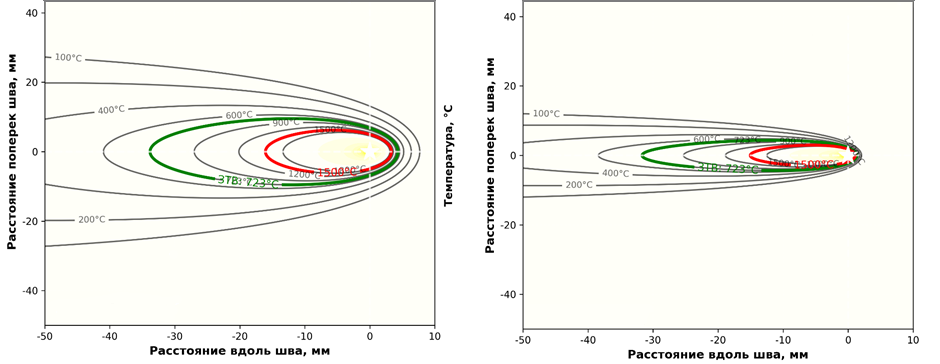

Классическое решение Н.Н. Рыкалина для быстродвижущегося линейного источника на поверхности полубесконечного тела дает температуру в точке:
(T — T_0) = \frac{q}{2 \pi \lambda} \times \frac{exp(- \frac{v \cdot (\xi + R)}{2a})}{R},
2.2. Виды сварочных деформаций

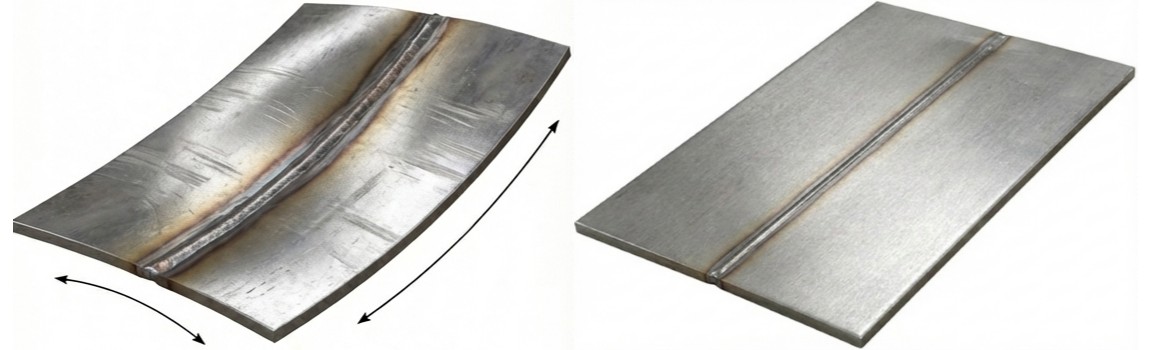

Продольное укорочение — наиболее характерная деформация. Для свободно лежащей пластины с одним продольным швом при дуговой сварке укорочение может составлять 2-4 мм на метр длины шва. При лазерной сварке укорочение уменьшается в 3-5 раз.
Поперечное укорочение особенно критично при сборке крупногабаритных конструкций. Величина для стыкового соединения стальных листов толщиной 10 мм при дуговой сварке может достигать 3-5 мм, при лазерной обычно не превышает 0,5-1 мм.
Изгиб конструкций возникает при несимметричном расположении швов. Стрела прогиба для балки длиной 6 м может достигать 20-50 мм при дуговой сварке и уменьшается до 5-10 мм при лазерной.

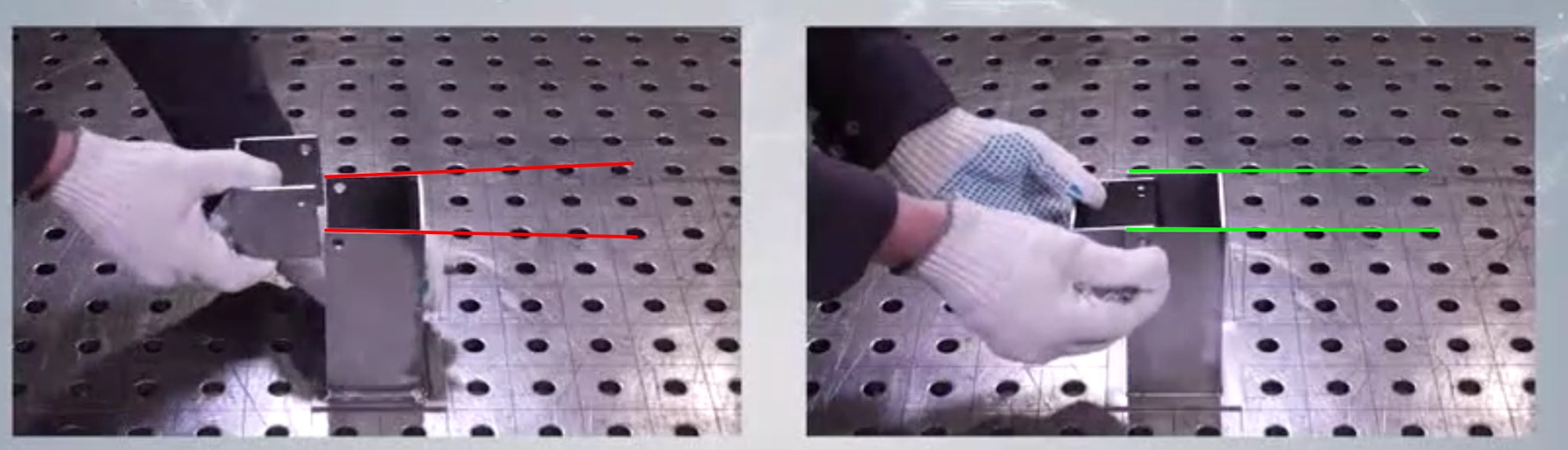

Угловые деформации характерны для тавровых и угловых соединений. Угол поворота может достигать 2-5° при традиционной сварке и снижается до 0,5-1° при лазерной.
Потеря устойчивости тонколистовых конструкций приводит к образованию «волнистости». Этот вид деформаций особенно характерен для листов толщиной менее 3-4 мм. Именно здесь лазерная технология показывает наиболее впечатляющие результаты: волнистость либо полностью отсутствует, либо имеет амплитуду в десятые доли миллиметра вместо 2-5 мм при дуговой сварке.

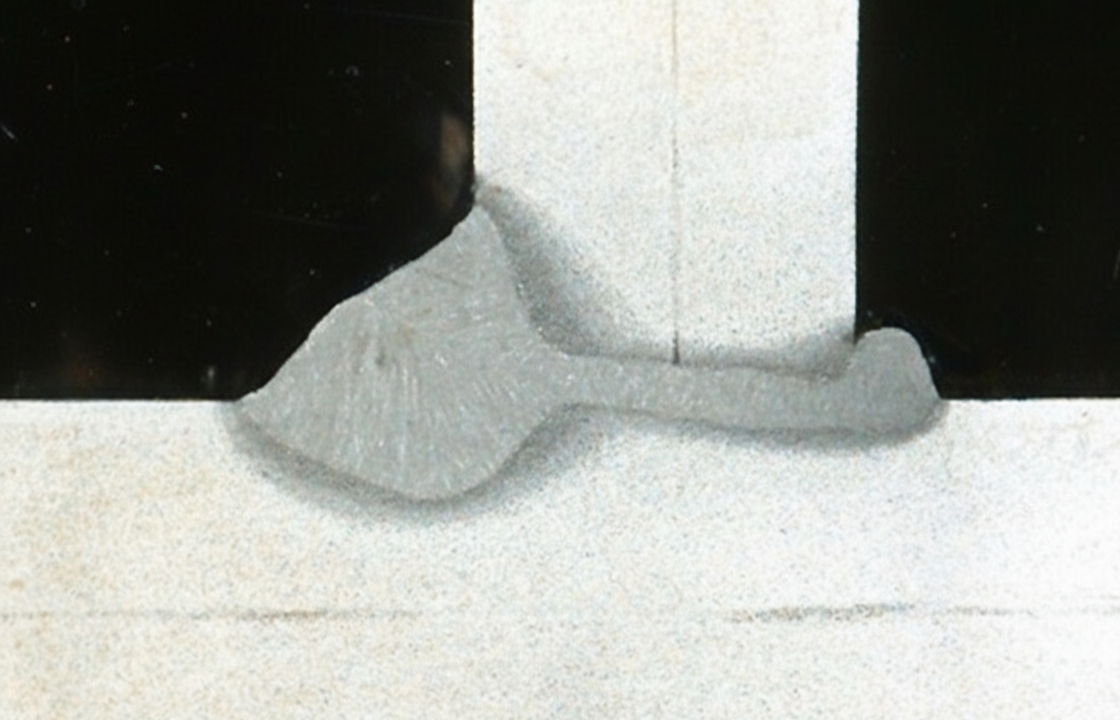

2.3. Гибридная лазерно-дуговая сварка
Однако для реализации лазерной сварки требуется выполнить сборку с прилеганием свариваемых кромок, чего сложно добиться на многих производствах. В этих случаях можно применить технологию гибридной лазерно-дуговой сварки. Гибридная лазерно-дуговая сварка объединяет преимущества обеих технологий: лазер обеспечивает глубокий проплав и высокую скорость, а дуга — заполнение шва и стабильность процесса при зазорах до 1,5 мм. Процесс характеризуется промежуточными значениями тепловложения (8-12 кДж/см), что позволяет снизить деформации в 2-3 раза по сравнению с чисто дуговой сваркой.
Расчет погонной энергии гибридного процесса
Мощность лазера 6 кВт, ток дуги 200 А, напряжение 26 В, скорость сварки 0,8 м/мин (1,33 см/с), КПД дуги 0,8, коэффициент поглощения лазера 0,70:
- Погонная энергия от лазера: qл = (0,70 × 6000) / 1,33 = 3 158 = 3,16 кДж/см.
- Погонная энергия от дуги: qд = (0,8 × 26 × 200) / 1,33 = 3 128 = 3,13 кДж/см.
Суммарная погонная энергия: qп = 6 286 = 6,29 кДж/см.
Это в 2 раза ниже, чем при чисто дуговой сварке (12-15 кДж/см), что обеспечивает снижение деформаций на 30-40%.
3. Промышленные кейсы ООО «ВПГ Лазеруан»
Рассмотрим некоторые примеры поставки лазерных установок в промышленность, где деформации от традиционных технологий стали основным драйвером внедрения лазерных технологий.
3.1. Лазерная сварка боковин вагонов метро
Задача: лазерная сварка секций обшивки вагонов метрополитена из нержавеющей стали 12Х18Н10Т. Основные проблемы традиционной контактной точечной сварки — деформации тонколистовых панелей толщиной 2,5 мм и 0,8 мм, волнистость лицевой поверхности, необходимость последующей правки.
Решение:

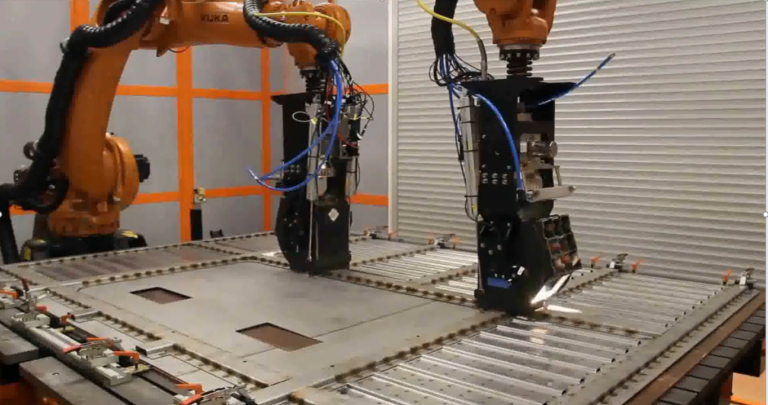

- Роботизированный комплекс FL-WELD-2X6R120 с двумя роботами KUKA KR120.
- Волоконные непрерывные лазеры VPG LaserONE YLR-4000-R мощностью 4 кВт.
- Оптические сканирующие головы 2D High-power Scanner (поле обработки 200×200 мм).
- Технология спирально-шовной точечной сварки (диаметр спирали 10 мм, 10 витков).
- Специальная технология «летящей оптики» — сварка при одновременном движении головки.
- Медная подкладка для интенсивного теплоотвода.
Технологические особенности:
- Производительность: лазер обрабатывает 12-16 точек за одно позиционирование головы (в рабочем поле 200×200 мм).
- Для сравнения: контактная точечная сварка выполняет одну точку за 1,5-2 секунды при каждом прижиме.
- Нахлесточный сварной шов проникает в ответную деталь всего на 0,5 мм — минимальное тепловое воздействие.
- Расстояние между точками: 60±5 мм.
Результаты по снижению деформаций:
- Лицевая сторона вагона остается ровной и защищенной от тепловых повреждений.
- Минимальное проплавление (0,5 мм) исключает деформации тыльной стороны панели.

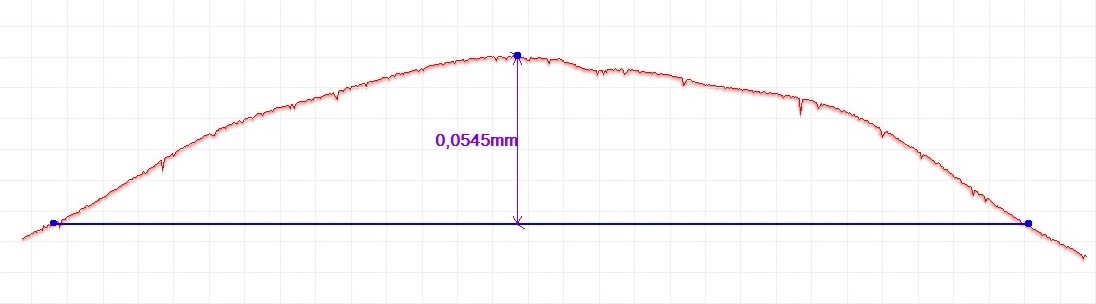

- Профиль внешней обшивки практически не имеет отклонений.
- Волнистость тонколистовых панелей практически устранена.
- Дополнительная лазерная термоправка позволяет устранять остаточные локальные деформации (нанесение поперечных термолиний на профиль).
- Сохранение товарного вида лицевой поверхности без следов термического воздействия.
Производительность:
- Увеличение производительности в 3 раза по сравнению с контактной сваркой.
- Технология «летящей оптики» дополнительно сокращает время сварки на 90 секунд на оконную секцию.
- Достигнут уровень производства 700 вагонов метро в год.
- Отсутствие механического давления — нет деформации тонких листов.
- Возможность сварки при зазорах до 400 мкм без потери качества.
- Высокая стабильность процесса сварки при работе в переделах рабочего поля сканера, включая краевые зоны.
Следует отметить, что это один из первых крупномасштабных проектов внедрения роботизированной лазерной сварки в российском вагоностроении, доказавший эффективность технологии для серийного производства.

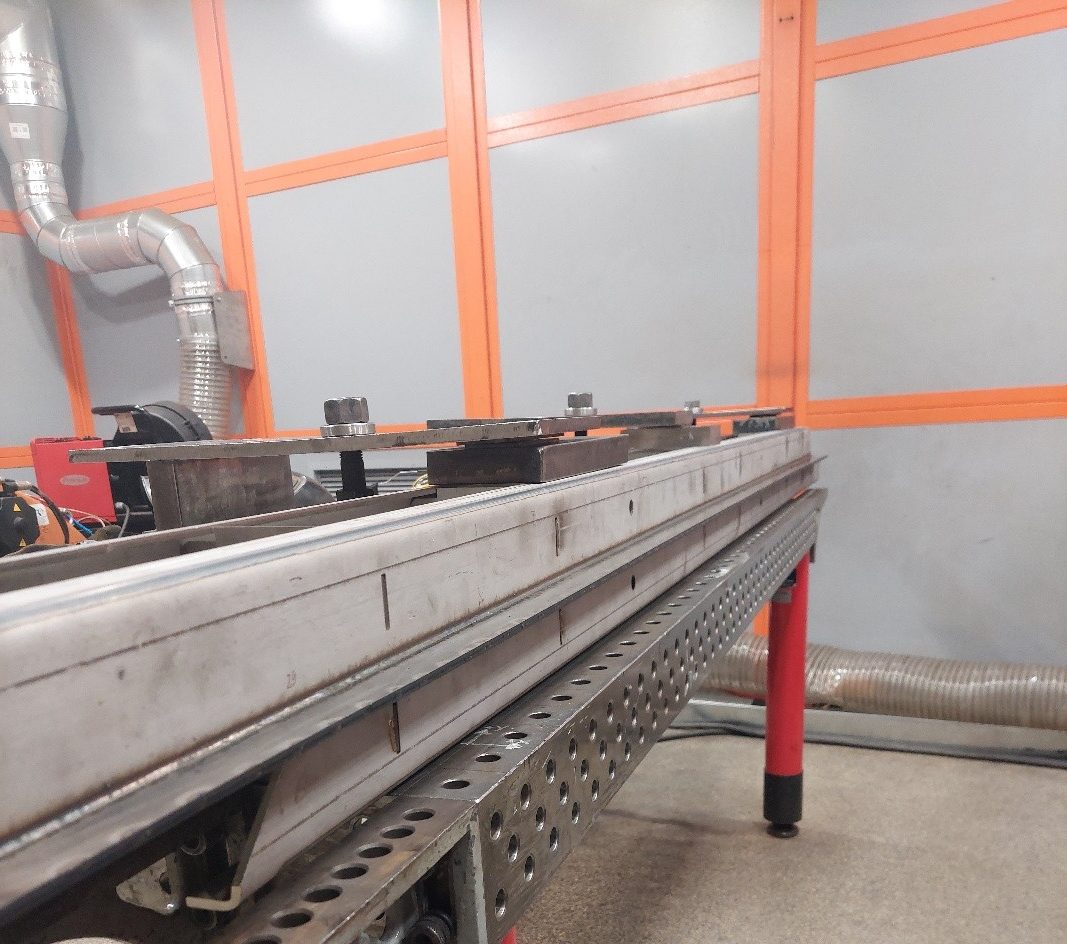

3.2. Лазерная сварка П-образных профилей вагонов
Задача: изготовление профилей для крепления межэтажного перекрытия двухэтажных пассажирских вагонов из нержавеющей стали 12Х18Н10Т. Основная проблема — обеспечение высокой прямолинейности длинномерных конструкций (до 2700 мм) при минимизации сварочных деформаций.
Решение:
- Роботизированный комплекс лазерной сварки с волоконным лазером мощностью 10 кВт.
- Однопроходная лазерная сварка с присадочной проволокой.

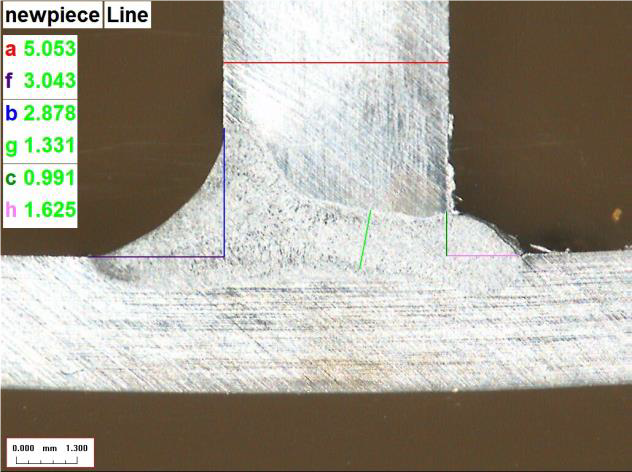

- Тавровые соединения: скорость 1,5 м/мин.

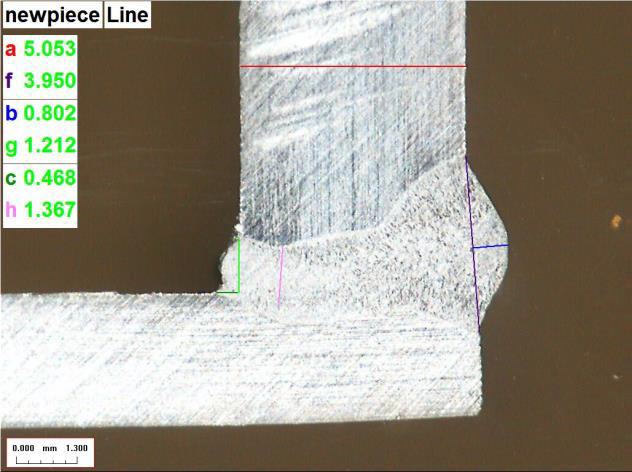

- Угловые соединения: скорость 1,8 м/мин.
- Специальная прижимная оснастка для фиксации профилей во время сварки.
- Локальная лазерная термоправка для окончательного устранения остаточных деформаций.
Результаты по снижению деформаций:
- Однопроходная сварка вместо многопроходной дуговой — исключение накопления деформаций.
- Деформация после сварки: всего 2 мм на 1 метр длины шва.
- Финальная плоскостность после термоправки: 1 мм на 1000 мм — это примерно в 5-7 раз лучше, чем при традиционной дуговой сварке.
- Высокая производительность: скорость до 1,8 м/мин.
- Качество швов соответствует ГОСТ 13919 категории С.
- Полное сохранение геометрии длинномерных профилей.
Этот кейс особенно наглядно демонстрирует эффективность комбинации лазерной сварки с лазерной термоправкой — современным методом устранения остаточных деформаций без механического воздействия на конструкцию.
3.3. Ручная лазерная сварка тонкостенных конструкций
Задача: сварка тонкостенных коробчатых конструкций толщиной 0,8-3 мм из нержавеющей стали и алюминиевых сплавов. Дуговая сварка вызывает сильную волнистость и коробление, делающие изделия непригодными без правки.
Результаты по снижению деформаций:
- Волнистость листов практически полностью устранена.
- Амплитуда остаточных деформаций: 0,1-0,3 мм (вместо 2-5 мм при дуговой сварке).
- Отказ от правочных операций.
- Сохранение товарного вида изделий.
- Высокая производительность для серийных изделий.
Решение:
- Ручные лазерные сварочные аппараты мощностью 1-2 кВт.
- Минимальное тепловложение: qп = 1-3 кДж/см.
- Узкая ЗТВ: 0,3-1 мм.
- Возможность работы без присадочной проволоки.

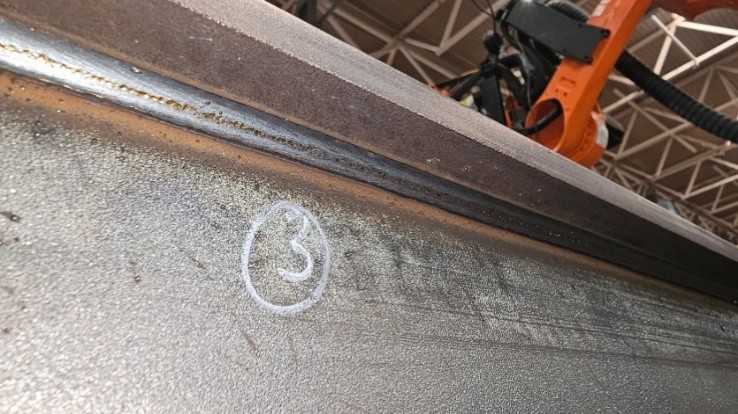

3.4. Гибридная сварка балок локомотивов
Задача: сварка балок тележек локомотивов — массивных конструкций с десятками метров швов. Ранее использовалась четырёхпроходная дуговая сварка, медленная и приводящая к значительным деформациям. После сварки требовалась трудоёмкая правка балок.
Решение:

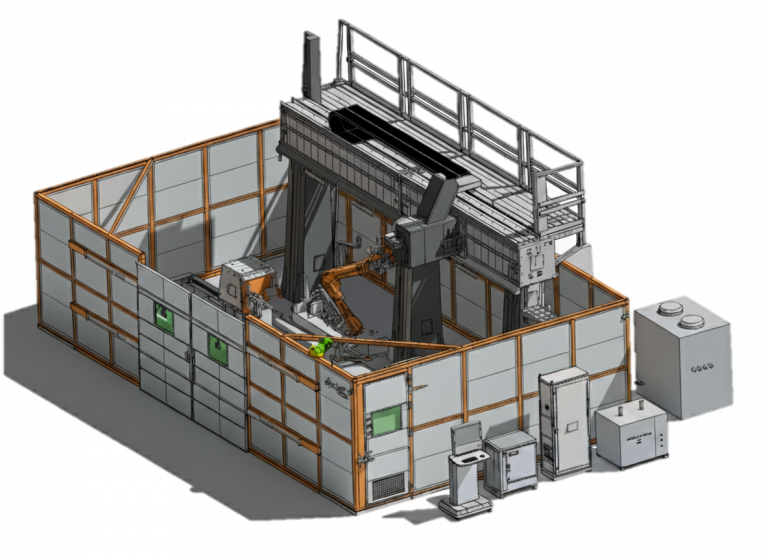

- Роботизированный комплекс VPG LaserONE с гибридной лазерно-дуговой технологией.
- Лазер 10/12 кВт обеспечивает глубокий проплав и высокую скорость.
- Дуга обеспечивает заполнение шва и стабильность при зазорах до 1,5 мм.

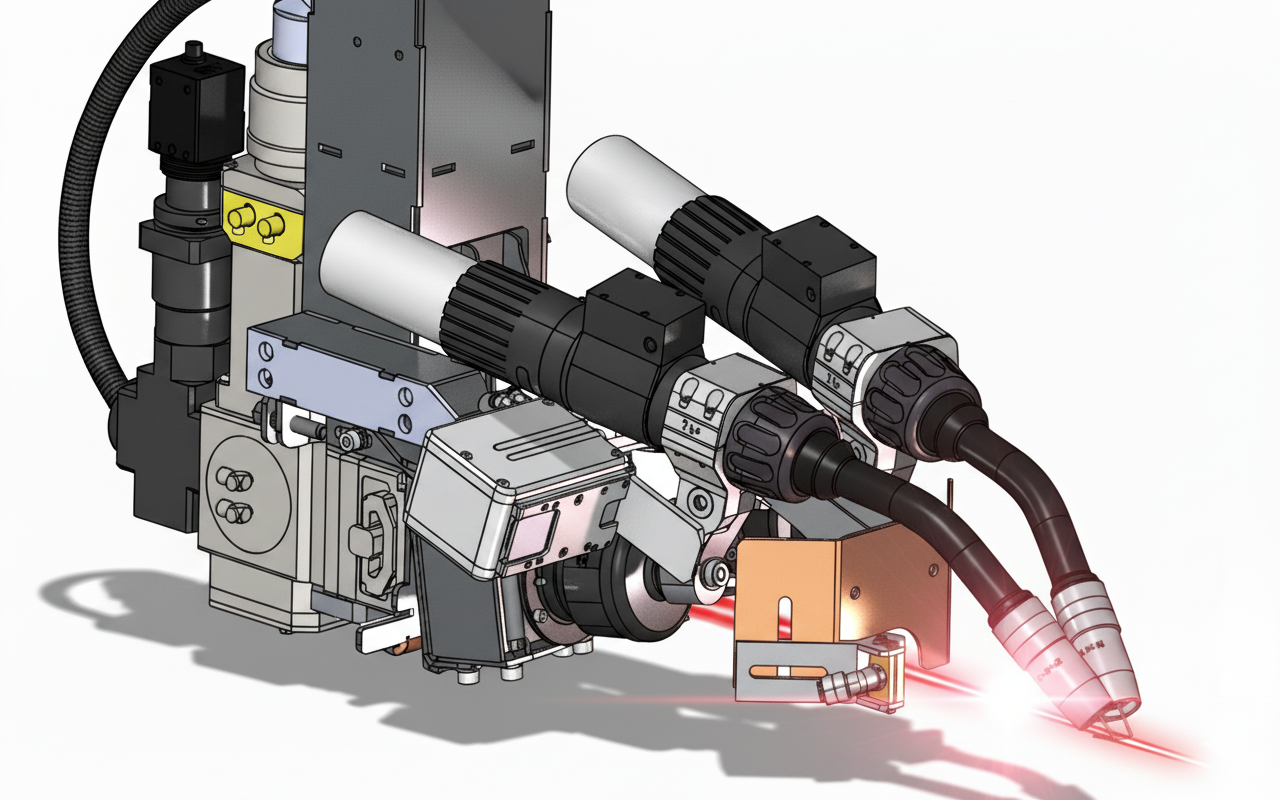

- Оптическая голова с тройной защитой от брызг и системой онлайн-слежения за стыком.
Результаты по снижению деформаций:
- Тепловложение в 2,3 раза ниже (1284 кДж/м против 2976 кДж/м).
- Деформации балок практически исчезли.
- Полный отказ от правочных (кувалдных) операций.
- Сохранение геометрии длинномерных конструкций.
- Производительность выросла в 6-8 раз.
В данном кейсе приоритетом была производительность, но существовали дополнительные требования к максимально возможному сокращению деформаций, которые были успешно выполнены.

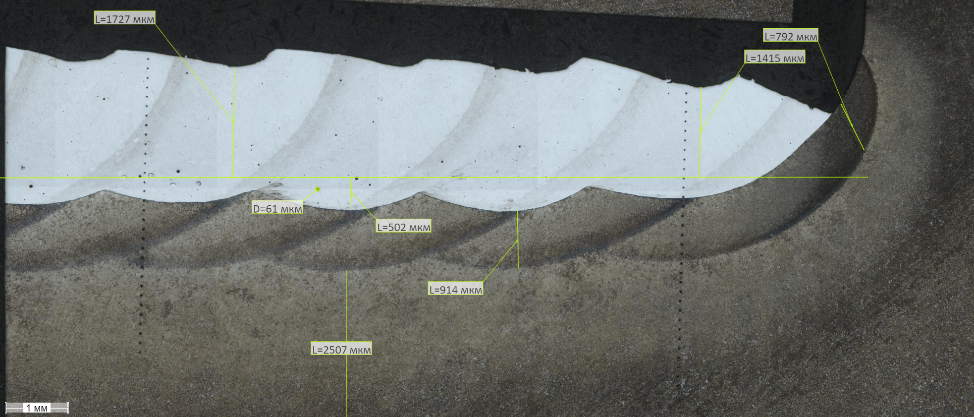

3.5. Лазерная наплавка коленчатых валов
Задача: восстановление изношенных шеек судовых коленчатых валов длиной до 5 м. Традиционная дуговая наплавка вызывает критические деформации и коробление вала, требующие сложной правки или замены детали.
Решение:

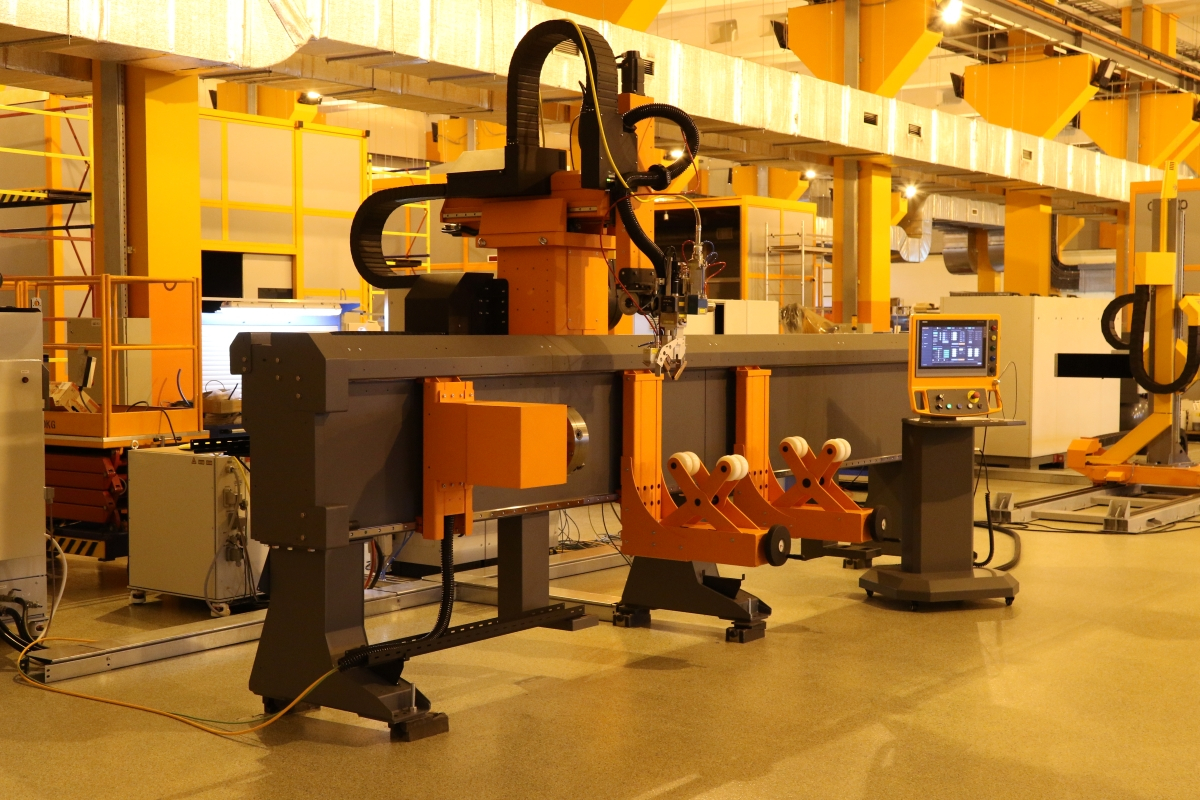

- Лазерно-наплавочный комплекс FL-CPM от VPG LaserONE.
- Наплавка металлическим порошком послойно.
- Минимальное тепловложение: узкая зона термического влияния.
- Прецизионное восстановление геометрии.
Результаты по снижению деформаций:
- Деформации вала отсутствуют — сохранение прямолинейности.
- Восстановление до номинальных размеров с точностью ±0,1 мм.
- Повышенная твердость наплавленного слоя: ~500 HV против 350 HV базового металла.
- Экономия нескольких миллионов рублей на замене валов.

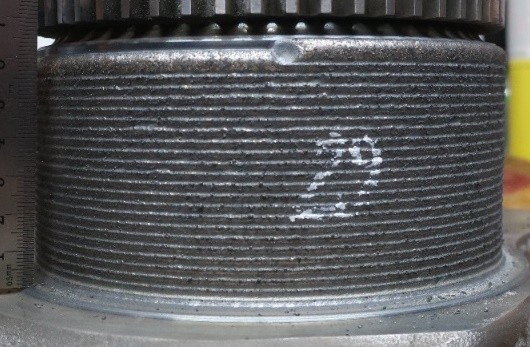

Лазерная наплавка, хотя формально не является сварочной технологией, использует те же физические принципы минимального тепловложения и узкой ЗТВ. Это родственная технология, которая также характеризуется кардинальным уменьшением деформаций по сравнению с традиционными методами.
Заключение
- Лазерные технологии сварки представляют собой качественно новый уровень решения проблемы сварочных деформаций. Физические основы этого эффекта кроются в возможности выполнения сварки концентрированным лазерным лучом с минимальным термическим влиянием. Погонная энергия лазерной сварки может быть меньше в 5-6 раз, чем при дуговой (2-6 кДж/см против 15-25 кДж/см), что приводит к пропорциональному сокращению и зоны термического влияния — с 8-15 мм до 0,5-2 мм.
- Математический аппарат теории сварки, развитый в трудах Н.Н. Рыкалина, В.А. Винокурова, А.А. Николаева и других выдающихся ученых, полностью сохраняет свою актуальность и для лазерных технологий. Более того, применение этих фундаментальных уравнений к лазерной сварке наглядно объясняет механизм кардинального снижения деформаций.
- Практические результаты внедрения, реализованные компанией ООО «ВПГ Лазеруан» на российских предприятиях, подтверждают теоретические расчеты:
- Деформации тонколистовых конструкций снижены в несколько раз — от миллиметров до долей миллиметра;
- Волнистость сваренных деталей практически устраняется;
- Массивные балки локомотивов после гибридной лазерно-дуговой сварки не требуют термообработки и ручной правки;
- Коленчатые валы после лазерной наплавки сохраняют геометрию без дополнительных операций.
- Экономический эффект от применения лазерных технологий на разных предприятиях складывается по-разному в зависимости от типа производства и масштабов внедрения. В любом случае прямая экономия за счёт уменьшения деформаций наблюдается уже непосредственно после внедрения, что, как правило, проявляется в сокращении или полном исключении трудоемких правочных операций.
- Опыт компании ООО «ВПГ Лазеруан» показывает, что проблема сварочных деформаций с высокой эффективностью решается внедрением лазерных технологий в производство.
Николай Грезев
к.т.н., главный технолог в области индустриальных лазерных технологий VPG LaserONE
