От сварных металлоконструкций мы ожидаем, в первую очередь, прочности и долговечности. Чтобы сварной шов не стал слабым местом будущего изделия или сооружения, важно грамотно подобрать инструменты с учётом характеристик материала и требований к соединению.
В этой статье мы представляем готовое технологическое решение для ручной лазерной сварки таврового соединения из стали 09Г2С: проверенные на практике параметры, которые можно сразу применять в производстве.
Характеристики стали 09Г2С
Сталь 09Г2С — одна из самых востребованных марок в строительстве и машиностроении. Это низкоуглеродистая конструкционная низколегированная сталь с добавками марганца и кремния.
Она пластичная и обладает хорошей свариваемостью.
Химический состав регламентируется ГОСТ 19281‑2014. Содержание элементов напрямую определяет поведение стали при сварке и риск дефектов.
- Углерод: нормативное значение — 0,09%, предельно допустимое — 0,12%. Низкое содержание углерода снижает риск образования холодных трещин и способствует сохранению пластичности в зоне термического влияния (ЗТВ).
- Кремний: 0,5–0,8%. Умеренное содержание кремния требует тщательной балансировки мощности излучения и скорости сварки — при перегреве повышается риск горячих трещин.
- Марганец: 1,3–1,7%. Повышает закаливаемость стали, что увеличивает склонность к образованию холодных трещин при жёстких режимах и высоких скоростях охлаждения.
Углеродный эквивалент (Cэкв) для 09Г2С обычно не превышает 0,4% — это подтверждает хорошую свариваемость. Сварку можно выполнять без предварительного подогрева независимо от температуры окружающей среды. Последующая термообработка, как правило, не требуется.
Таким образом, сталь 09Г2С подходит для ручной лазерной сварки, но требует точного подбора параметров излучения, скорости перемещения пистолета и контроля тепловложения, чтобы обеспечить равномерный шов и минимизировать внутренние деформации и остаточные напряжения.
Применение тавровых соединений из стали 09Г2С
Тавровые соединения — это прочность и функциональность. Они подходят для ответственных конструкций, где важны высокая несущая способность и долговечность, и широко применяются для изготовления прочных элементов металлических каркасов.
- балок;
- профильных труб;
- различных видов листового проката.
Тавровые и двутавровые конструкции из 09Г2С применяют:
- в строительстве жилых и коммерческих зданий;
- при возведении инженерных и инфраструктурных сооружений (мосты, опоры ЛЭП и др.);
- при установке опор и стоек рекламных конструкций;
- при сборке рам транспортных средств;
- в производстве мебели, стеллажного оборудования;
- для установки рёбер жёсткости в резервуарах.
Настройка режима лазерной сварки для таврового соединения 09Г2С
Инженеры‑технологи VPG LaserONE выполнили расчёт и серию экспериментов для подбора оптимального режима ручной лазерной сварки таврового соединения двух пластин разной толщины из стали 09Г2С.
Испытания проведены на системе ручной лазерной сварки LiteWELD XR Pro.
Результат — проверенная пользовательская программа, которую можно настроить на вашем сварочном аппарате уже сегодня.

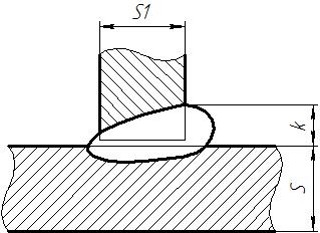

Характеристики свариваемых деталей
- Деталь 1: сталь 09Г2С, толщина — 8 мм.
- Деталь 2: сталь 09Г2С, толщина — 6 мм.
- Зазор — до 0,3 мм.
- Разделка кромок не выполняется.
Сварка выполняется с одной стороны: первый проход — корневой с полным проваром, второй — облицовочный для формирования нужного катета.
При необходимости можно добавить дополнительные облицовочные проходы.
Технологические параметры корневого прохода
Этот проход обеспечивает полный провар таврового соединения.
- Режим излучения: CW (непрерывный).
- Выходная мощность: 2000 Вт.
- Частота колебаний луча: 20 Гц.
- Амплитуда колебаний луча: 4 мм.
- Фокусное положение: −2 мм (фокус ниже поверхности).
- Защитный газ: азот.
- Присадочная проволока: СВ‑08Г2С, диаметр — 1 мм.
- Скорость подачи проволоки: 0,2 м/мин.
- Скорость перемещения пистолета: 0,2 м/мин.
- Количество проходов: 1.
Технологические параметры облицовочного прохода
Задача этого прохода — сформировать аккуратный валик и увеличить катет (если это требуется), не перегревая металл.
- Режим излучения: CW (непрерывный).
- Выходная мощность: 1500 Вт.
- Частота колебаний луча: 30 Гц.
- Амплитуда колебаний луча: 5 мм.
- Фокусное положение: +6 мм (фокус выше поверхности).
- Защитный газ: азот.
- Присадочная проволока: СВ‑08Г2С, диаметр — 1 мм.
- Скорость подачи проволоки: 0,3 м/мин.
- Скорость перемещения пистолета: 0,3 м/мин.
- Количество проходов: 1.
Примечания технолога
- Фокусное положение критично для провара и формы шва: отрицательные значения дают глубокий провар, положительные — лучшее формирование валика. Указанные значения (−2 мм и +6 мм) получены для оптической системы сварочного пистолета LiteWELD XR Pro.
- Азот как защитный газ допустим для 09Г2С при данных толщинах, но в ответственных конструкциях рекомендуется проводить тестирование соединения на отсутствие пор и контроль содержания азота в металле шва.
- Присадочная проволока СВ 08Г2С по химическому составу совместима с 09Г2С и обеспечивает близкие механические свойства шва.
- Скорость подачи проволоки и скорость сварки должны быть синхронизированы: при увеличении скорости подачи без корректировки скорости сварки растёт высота валика и риск несплавления.
- Библиотека готовых режимов LiteWELD XR Pro позволяет быстро начать работу, однако для нестандартных толщин, зазоров и типов соединений рекомендуется индивидуальная настройка и пробная сварка на образце.
LiteWELD XR Pro позволяет сохранить индивидуально настроенные программы для последующего использования.
Преимущества пользовательских режимов ручной сварки для производства
- Сокращение времени на подбор параметров. Достаточно один раз запомнить конфигурацию для повторяющихся типовых задач.
- Стабильное качество швов. Точное управление тепловложением снижает риск деформаций и дефектов, гарантируя прочность и долговечность изделий.
- Гибкость. LiteWELD XR Pro может хранить одновременно более 100 пользовательских режимов для разных типов изделий.
- Поддержка экспертов. В самых нестандартных ситуациях вы можете рассчитывать на помощь технологов и разработчиков VPG LaserONE, компетентных не только в лазерной сварке, но и во всех аспектах волоконной оптики.
