Роботизированный технологический комплекс гибридной лазерно-дуговой сварки (РТК ГЛДС) включен в Реестр инновационных решений, продукции, технологий, материалов, изделий, высокотехнологичных услуг и прорывных разработок в сфере капитального строительства объектов использования атомной энергии Госкорпорации «Росатом», рекомендованных к широкому применению в атомной отрасли и промышленном строительстве России.
Комплекс разработан VPG LaserONE (входит в кластер «СФ Тех» ГК Softline). Конструкция РТК ГЛДС и реализованный с его помощью метод гибридной зеркально-симметричной сварки запатентован компанией.
В конкурсе участвовали 60 заявок, среди которых Экспертный совет АО «Атомстройэкспорт» отобрал 22 наиболее перспективные разработки, достигшие уровня зрелости TRL 8–9. Для ускоренного применения новых высокоэффективных комплексных решений в «Росатоме» организована работа по формированию технологического альянса ООО «ВПГ Лазеруан» и ООО «ЗТИ».
Преимущества технологии
При монтаже одного энергоблока требуется сформировать свыше 100 км швов – сварка занимает примерно 40% времени строительства. От качества соединений зависит эксплуатационная надежность критических узлов сооружения.
РТК ГЛДС способен ускорить процесс до 6 раз и сократить деформации на 80% по сравнению с комплексом MAG-сварки. Стоимость производства 1 метра шва снижается в 3-5 раз.
Система работает в 2 режимах:
- для толщин 1-8 мм используется только волоконный лазер с присадочной проволокой, обеспечивающий «кинжальное» проплавление;

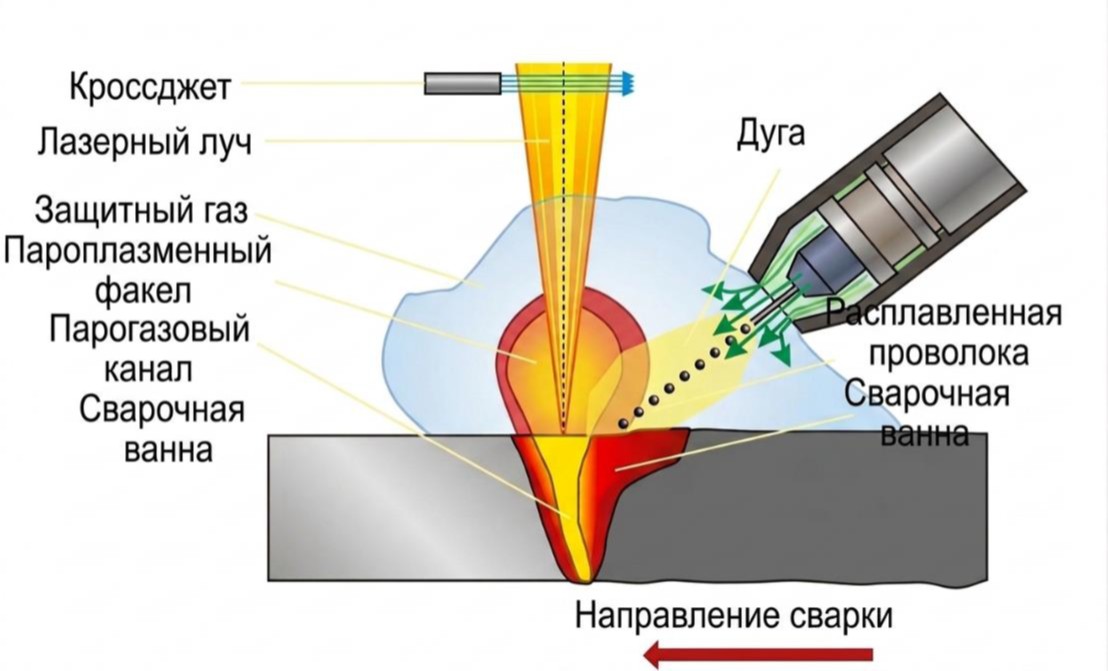

- для толщин 8-30 мм: лазер формирует глубокий парогазовый канал, электрическая дуга стабилизирует его и подает присадочный материал.

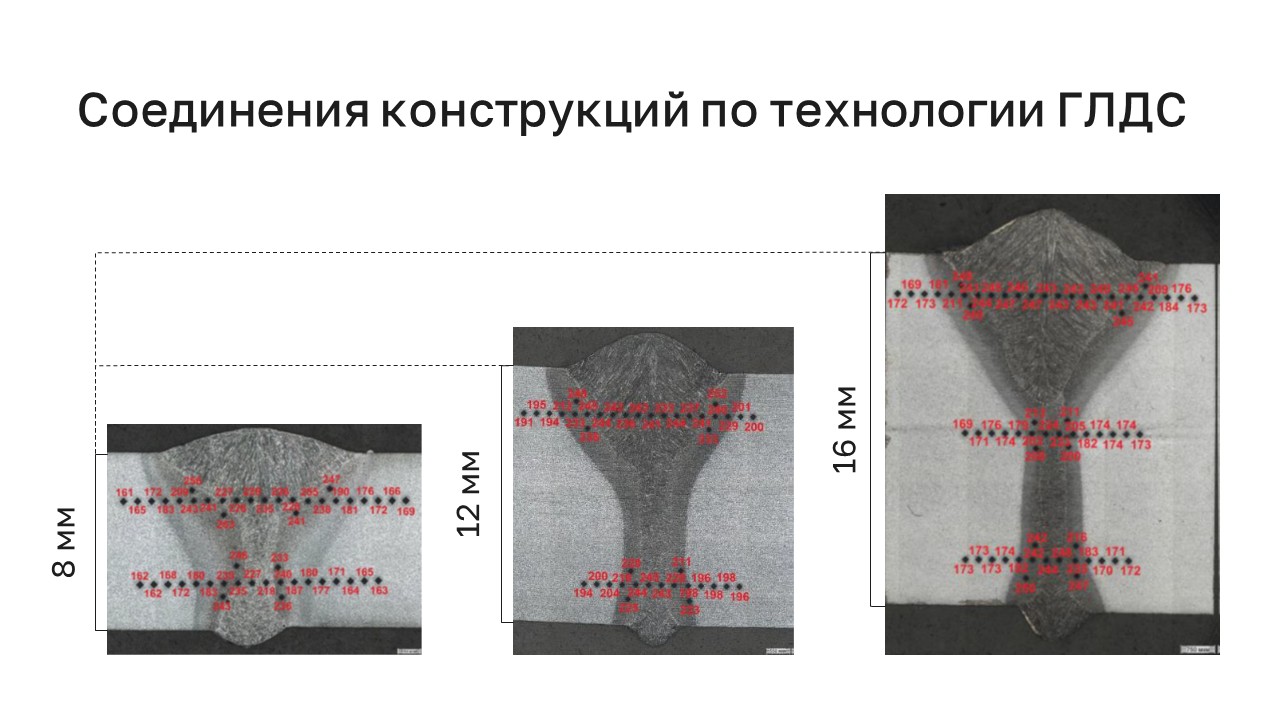

Для создания соединения требуется один проход, причем заготовки толщиной до 16 мм не требуют предварительной разделки кромок.
Комплекс осуществляет контроль за качеством шва во время сварки. Программное обеспечение собственной разработки с помощью триангуляционного лазерного датчика строит цифровую модель стыка и формирует траекторию движения оптической головы. В случае отклонения система автоматически корректирует положение головы точно по оси соединения.
Минимальные деформации обеспечивают:
- точность геометрии;
- сборку без пригонки;
- ускорение укрупнительной сборки;
- совпадение стыков в допусках;
- снижение объема переделок на площадке.
Состав РТК ГЛДС
- Волоконный лазерный источник мощностью 10 – 20 кВт.
- Портальная или роботизированная система перемещения.
- Оптическая сварочная голова.
- 2 горелки MAG с цифровым источником питания.
- Программируемый логический контроллер.
- Система технического зрения.

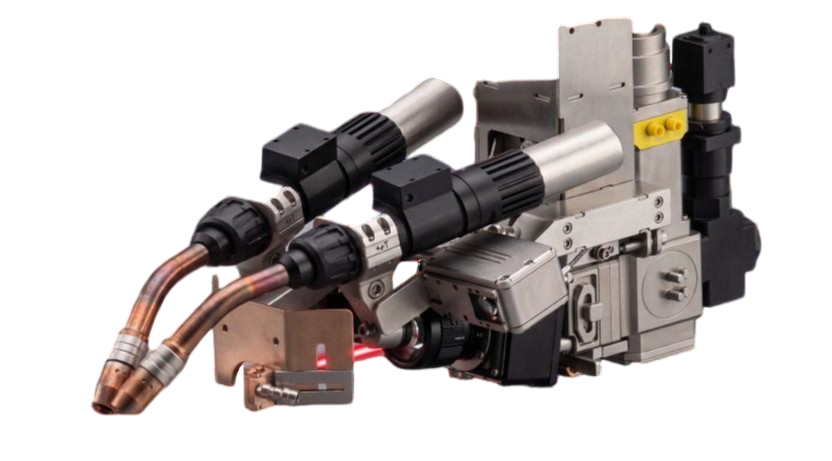

Две сварочные горелки расположены симметрично относительно оси лазерного луча по обе стороны в плоскости направления сварки, каждая подключена к автономному блоку управления.
Это обеспечивает двунаправленную сварку без поворота лазерной головы на 180°: при смене направления горелки автоматически меняются функциональными ролями – одна выполняет предварительный подогрев, другая формирует сварочную ванну. В работе комплекса гибридной сварки предусмотрены частные режимы с селективным отключением одной из MAG-горелок.
Признание со стороны Госкорпорации «Росатом» и включение технологии ГЛДС в Реестр открывает дорогу для реализации амбициозных проектов в сфере промышленного строительства. ООО «ВПГ Лазеруан» благодарит экспертов за высокую оценку.
