DWDM-система ГОРИЗОНТ

DWDM-система «ГОРИЗОНТ» предназначена для построения магистральных и городских линий волоконно-оптической связи с различными типами сетевой топологии. Платформа позволяет проектировать индивидуальную конфигурацию оптической транспортной сети как для магистральных сетей операторов связи, так и для сетей корпоративного сегмента.

ПО NMS: система управления и мониторинга телекоммуникационных сетей «ПУЛЬС».
(внесено в РРПО, реестровая запись №28095 от 19.05.2025 г.)
ВПО (Firmware) DWDM-оборудования: встроенная система управления «КУРС».
(внесено в РРПО, реестровая запись №28062 от 19.05.2025 г.)

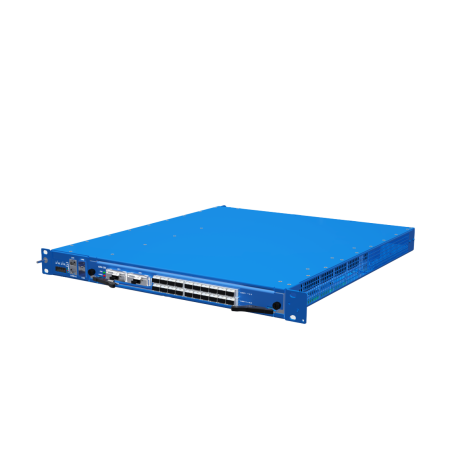

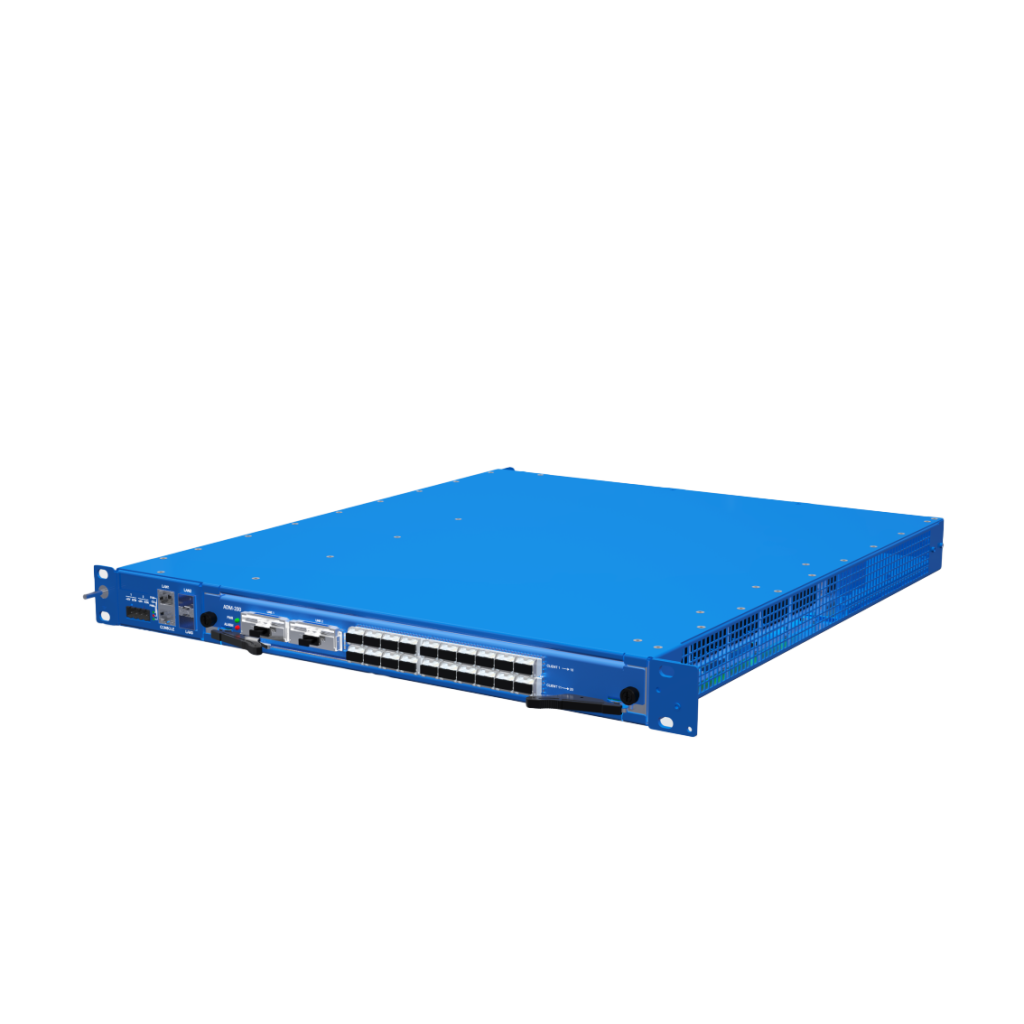

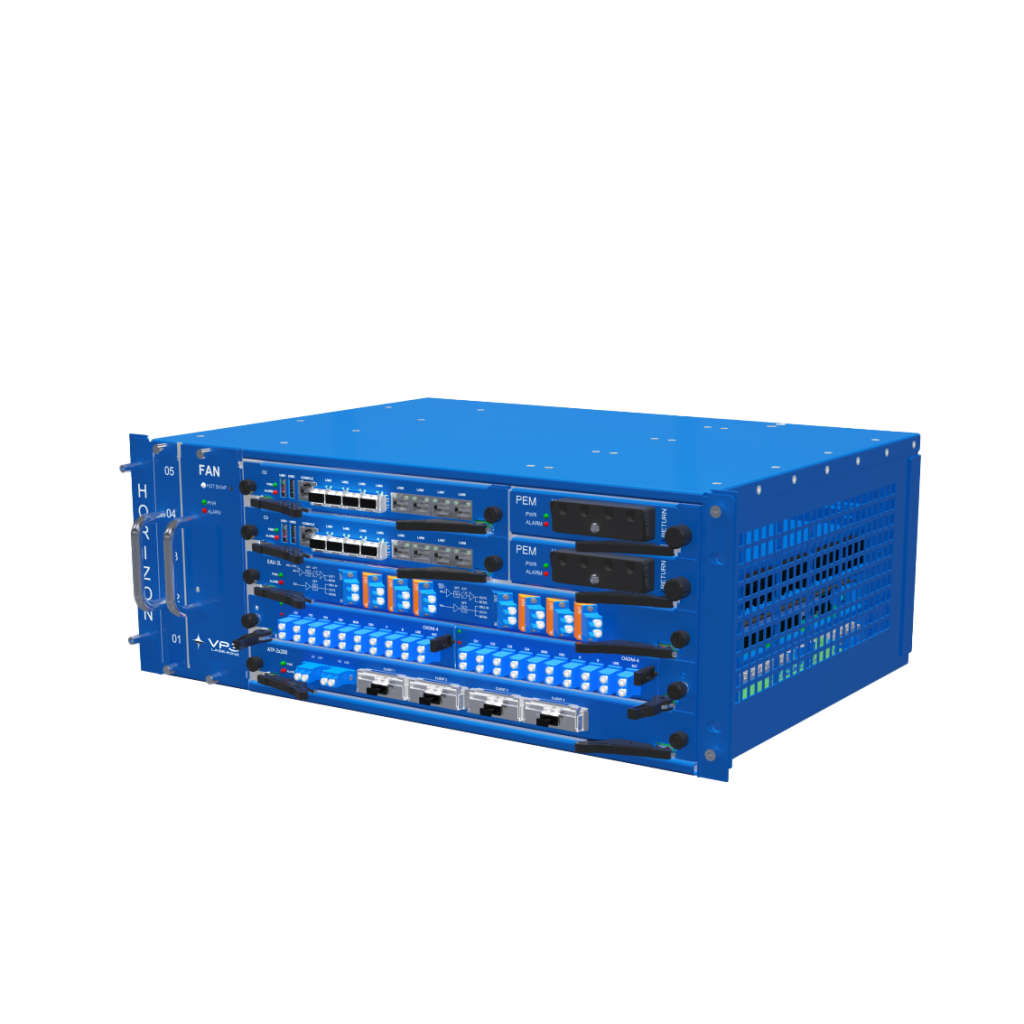

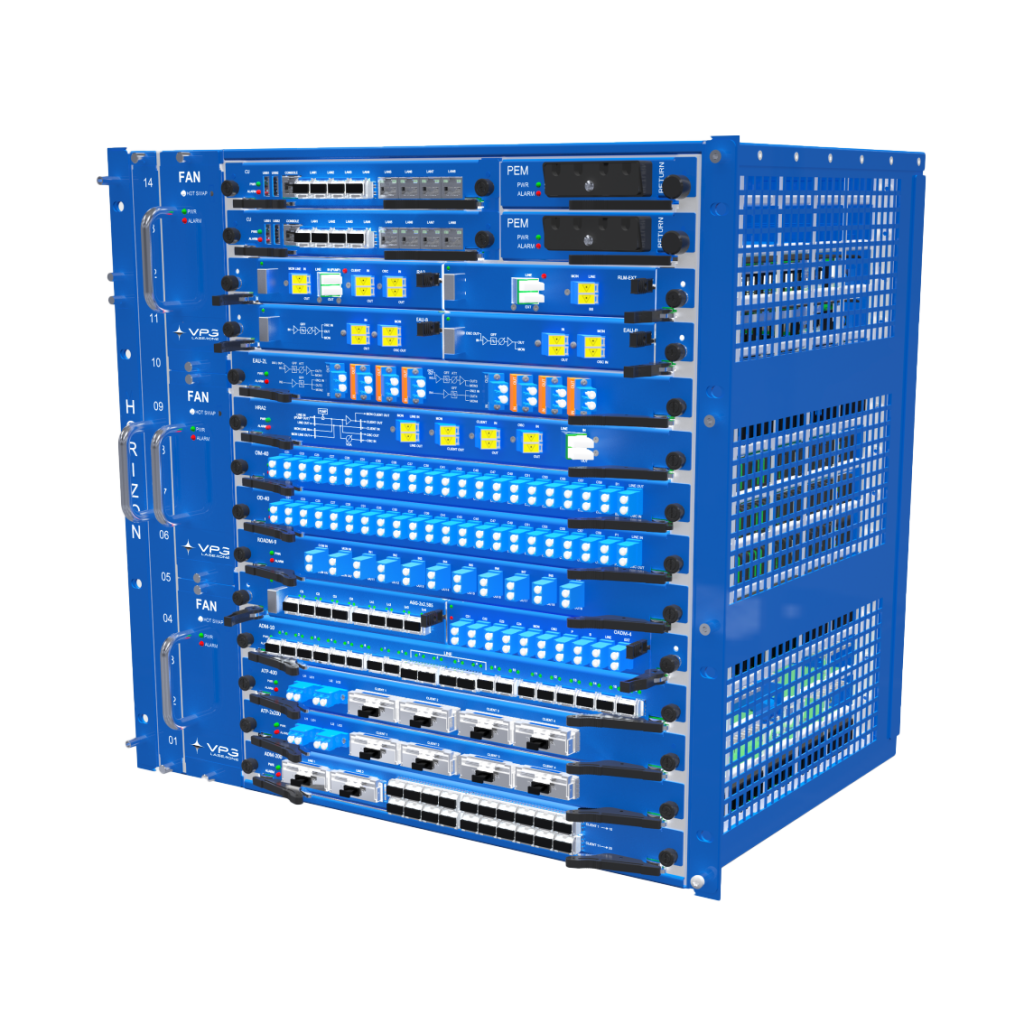

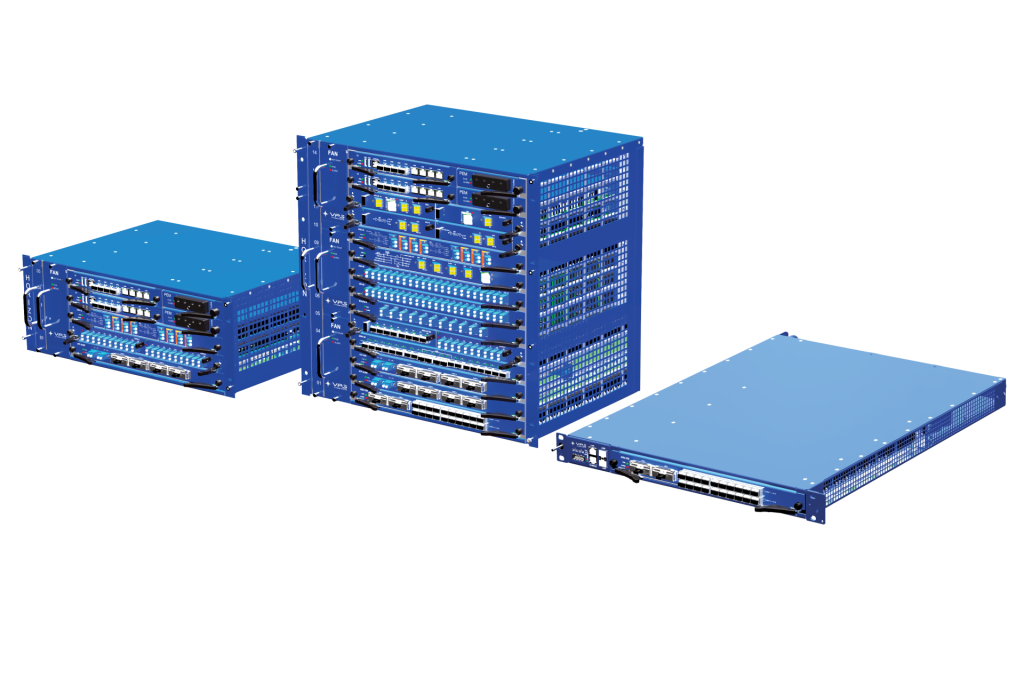

Крейт (шасси) DWDM-системы в 3 вариантах исполнения – 1RU, 4RU и 10RU.
Широкая номенклатура каналообразующих, оптических и вспомогательных модулей.

Все компоненты разработаны VPG LaserONE и производятся в России. Оборудование (ОКПД2: 26.30.11.121) проходит повторную сертификацию на соответствие установленным критериям российского происхождения в соответствии с изменениями, указанными в Постановлении правительства РФ №1030 от 08.07.2025.

Описание Исполнения Документы Принцип работы / архитектура

Применение DWDM-системы

Магистральные и региональные масштабируемые сети связи с гибкой структурой организации ввода/вывода оптических каналов.
Городские высокоскоростные масштабируемые сети связи с оптимизацией стоимости CAPEX инвестиций «pay as you grow».
Бесшовная замена существующей сетевой инфраструктуры с высоким риском деградации на отечественные программно-аппаратные решения, не уступающие разработкам мировых лидеров отрасли.
Сверхдлинные секции без узлов промежуточного усиления.
Смешанные сетевые топологии с коммутацией оптических каналов и OTN коммутацией.

Общая архитектура питания и управления DWDM-системы идентична для форм-факторов шасси 4U и 10U. В шасси 1U используется собственный модуль ввода питания и карта управления. Все шасси комплектуются кросс-платой питания и управления.

Ключевые особенности DWDM-системы «ГОРИЗОНТ»

Реализуемые сетевые топологии: кольцо, точка-точка, смешанная – с различными схемами резервирования

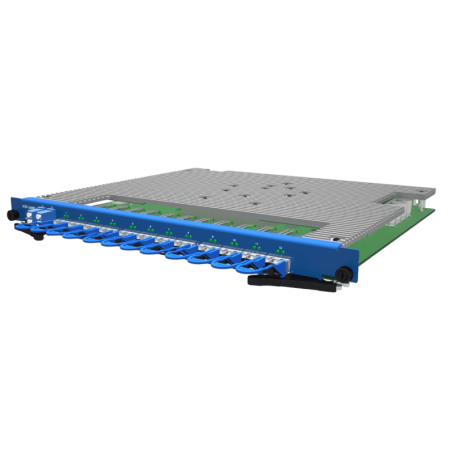

Широкая номенклатура клиентских карт с линейными скоростями 10G, 100G, 200G, 400G, 600G
Поддержка передачи стандартов клиентских сервисов SDH, OTN, Ethernet, FC, CPRI
Оптическая коммутация/маршрутизация: 2-, 4-, 9- и 20-направленный ROADM
Электронная компенсация дисперсии: 300 нс/нм и выше
Клиентские интерфейсы: STM-1/-4/-16/-64; LAN/WAN: FE/1GE /10GE /100GE/400GE, CPRI-5/CPRI-6/CPRI-7; СХД: FC800/FC1200/FC1600/FC3200; OTN: OTU2/OTU2e/OTU3/OTU4
Интеллектуальная система управления T-SDN

В VPG LaserONE (бывшем НТО «ИРЭ-Полюс») разработаны сотни уникальных технологий и «ноу-хау», большой набор сконструированных на их основе устройств, уже производимых серийно. Эти технологии открывают серьезные возможности для рывка в ключевых областях. Оптоволоконные системы дают возможность развивать самую современную высоконадежную связь, столь актуальную для России с ее колоссальной территорией.

— Минаев Владимир Павлович, главный научный сотрудник — советник

Параметр

Исполнение Крейт K10-H8

Исполнение Крейт K4-H8

Исполнение Крейт K1-H8

Основные назначения

Узел агрегации магистральных ВОЛС

Узел доступа региональных/городских ВОЛС

Узел доступа объектового уровня

Потребляемая мощность, Вт

3000

1100

250

Применимые сетевые топологии

Кольцо, точка-точка, смешанная

Кольцо, точка-точка

Емкость агрегируемого трафика, Тбит/с

14,4

3,6

1,2

Количество полных слотов (H8)

12

3

1

Буклет. Оптическая транспортная платформа «ГОРИЗОНТ»

Решение для построения ВОЛС любой протяженности и топологии. Исполнения DWDM, OTN, DCI.

Как работает

Архитектура сетевых узлов DWDM-системы ГОРИЗОНТ

Fix OADM – 4/8/16/40/80/96 оптических каналов
	Многонаправленный узел ввода/вывода до 96 оптических каналов в фиксированной сетке частот в расширенном С-диапазоне для каждого направления без возможности удалённой реконфигурации с опциональной функцио-нальностью измерения оптической канальной мощности.

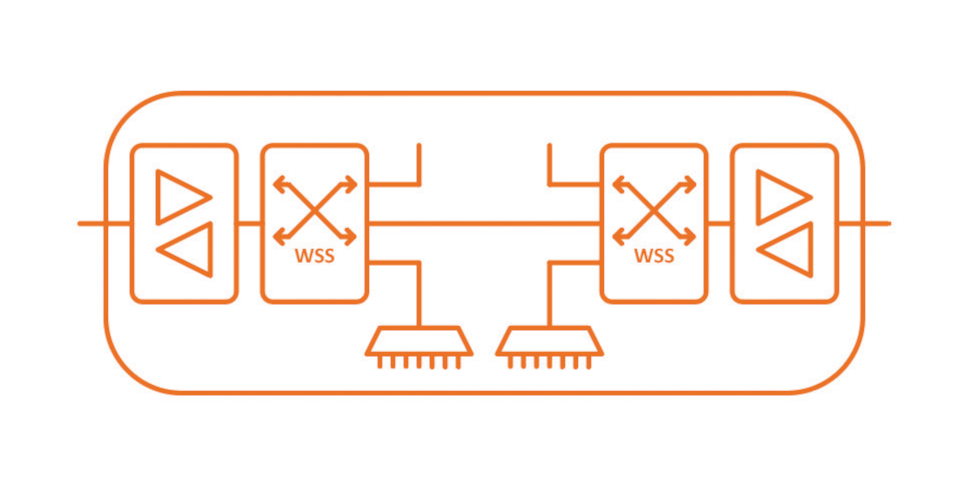

Fix ROADM – 40/80/96 оптических каналов
	Многонаправленный (до 8 направлений) узел ввода/вывода до 96 оптических каналов в фиксированной сетке частот в расширенном С-диапазоне для каждого направления с возможностью удалённой реконфигурации транзитных каналов и функциональностью измерения оптической канальной мощности.

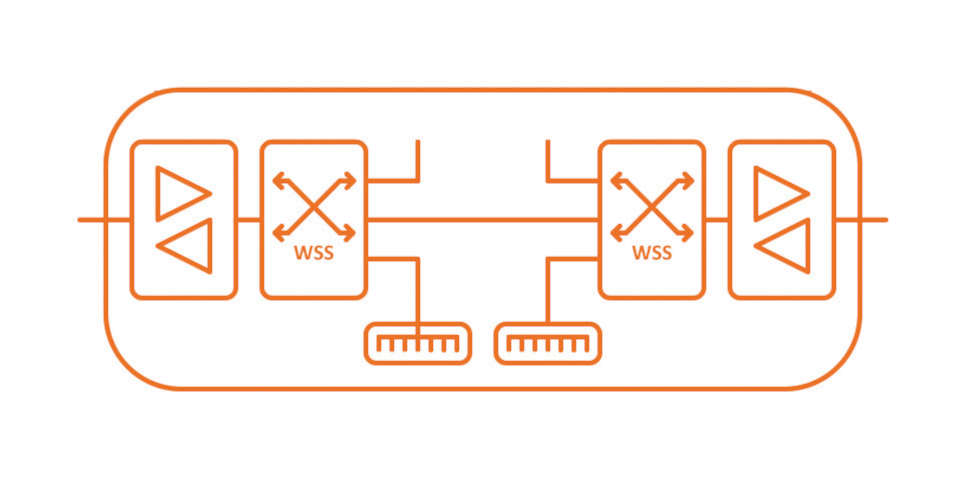

Colorless ROADM – до 128 оптических каналов
	Многонаправленный (до 8 направлений) узел ввода/вывода до 128 оптических каналов в изменяемой сетке частот в расширенном С-диапазоне для каждого направления с возможностью удалённой реконфигурации как локальных, так и транзитных оптических каналов и функциональностью измерения оптической канальной мощности.

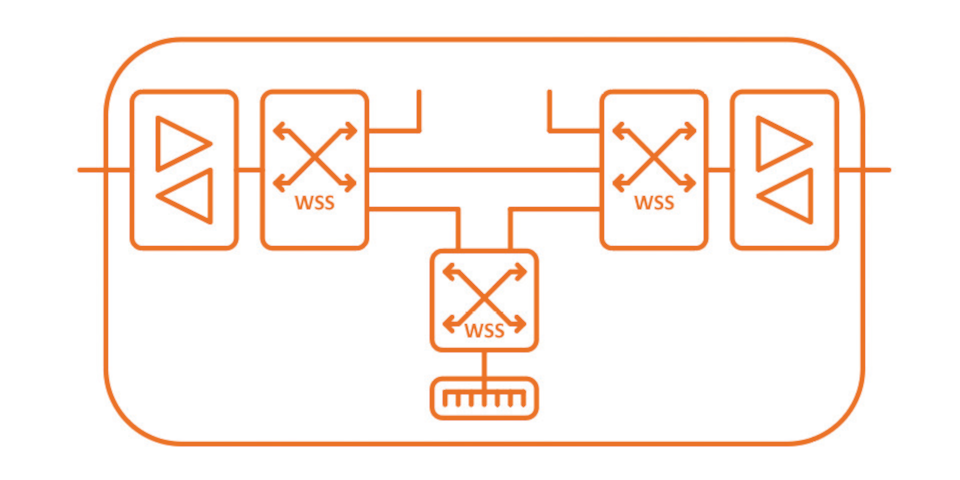

Colorless-Directionless ROADM
	Многонаправленный (до 8 направлений) узел ввода/вывода до 128 оптических каналов в изменяемой сетке частот в расширенном С-диапазоне в произвольном направлении с возможностью удалённой реконфигурации как локальных, так и транзитных каналов и функциональностью измерения оптической канальной мощности.

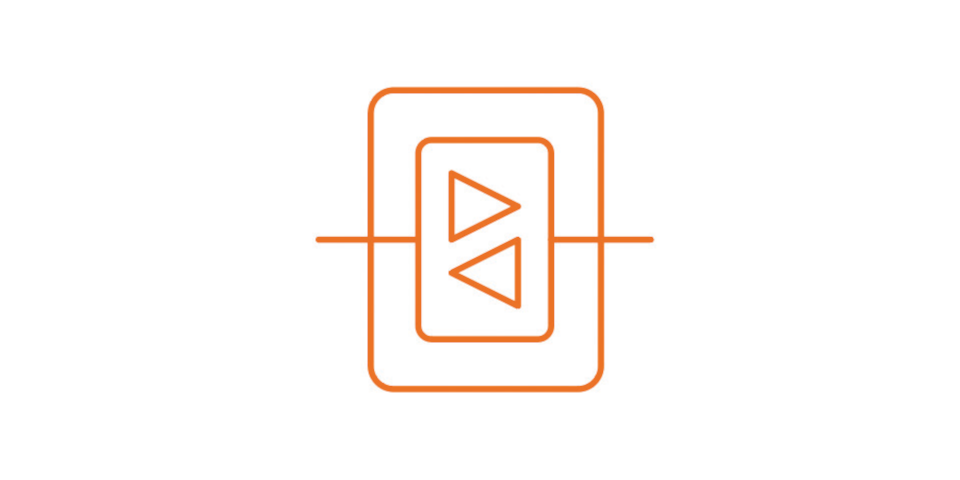

OLA (промежуточный оптический усилитель)
	Двунаправленный промежуточный оптический усилитель, применяемый на больших расстояниях между узлами ввода/вывода трафика и функциональностью измерения оптической канальной мощности.

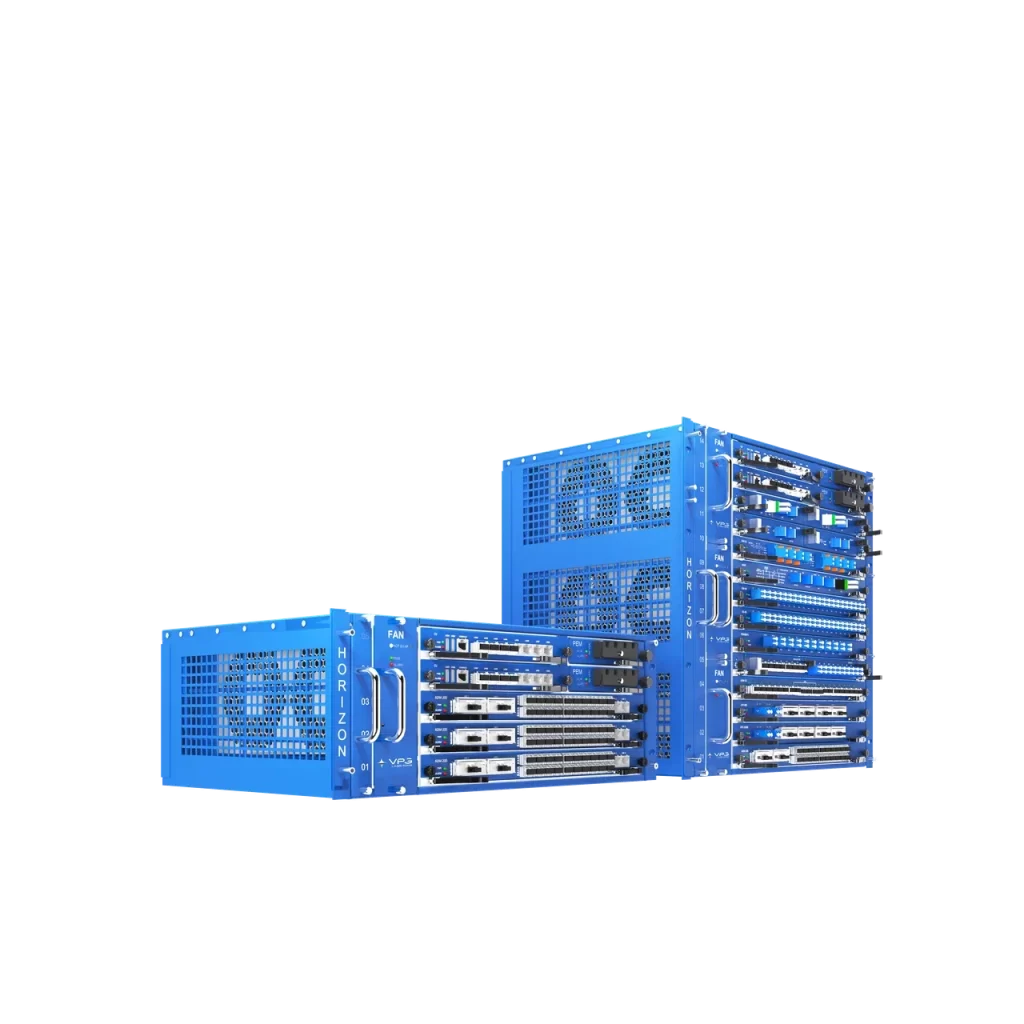

Видеообзор DWDM-системы «ГОРИЗОНТ»

Назначение, основные возможности и преимущества российской волоконно-оптической системы передачи данных со спектральным уплотнением каналов от VPG LaserONE.

Особенности

Максимальная емкость агрегируемого трафика

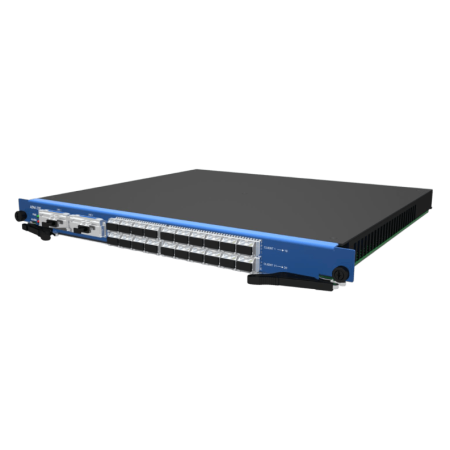

2,4 Тбит/с – 12 карт ADM200
4,8 Тбит/с – 12 карт АТР400
14,4 Тбит/с – 12 карт АТР1200

Максимальная длительность однопролетной ВОСП

526,14 км

DWDM-мультиплексирование: максимальное количество оптических каналов

до 128 – Colorless ROADM
до 96 – FOADM / Fix ROADM

Типы оптических карт

Переконфигурируемые оптические мультиплексоры ввода/вывода (ROADM)
Фиксированные оптические мультиплексоры и демультиплексоры (FOADM)
Эрбиевые усилители
Рамановские усилители
Рефлектометр OTDR

Отрасли применения DWDM-системы «ГОРИЗОНТ»

Операторы связи
Электросетевые компании
Финтех
Государственный сектор

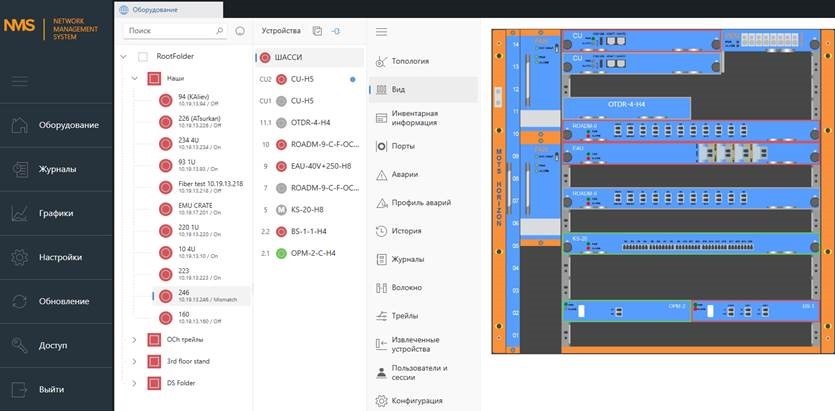

ПО «Система управления и мониторинга телекоммуникационных сетей «Пульс»»

Программное обеспечение для мониторинга и управления телекоммуникационным оборудованием волоконно–оптической системы передачи со спектральным уплотнением каналов «ГОРИЗОНТ» производства VPG LaserONE.
Программа обеспечивает удобную работу пользователя с оборудованием оптической транспортной платформы «ГОРИЗОНТ». Устанавливается на серверы и рабочие станции Заказчика.

Подробнее

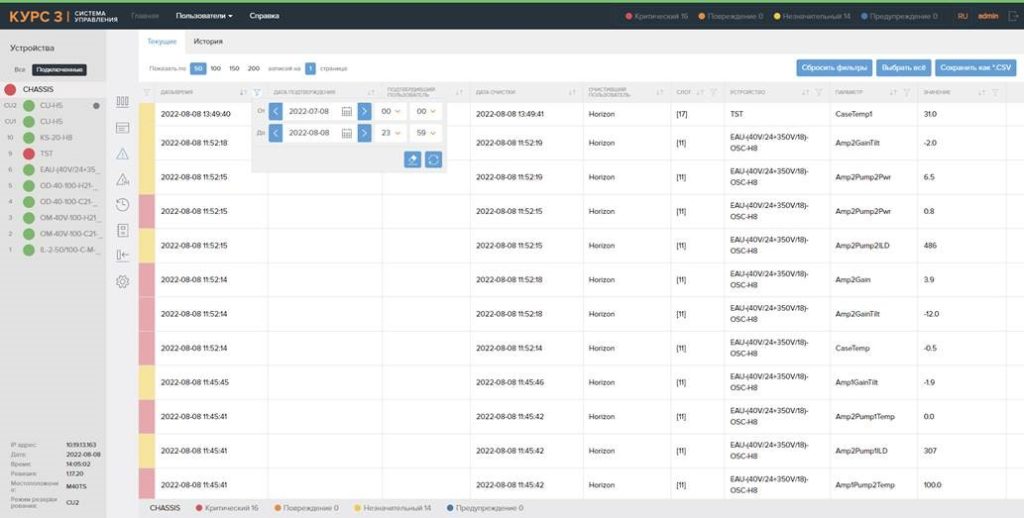

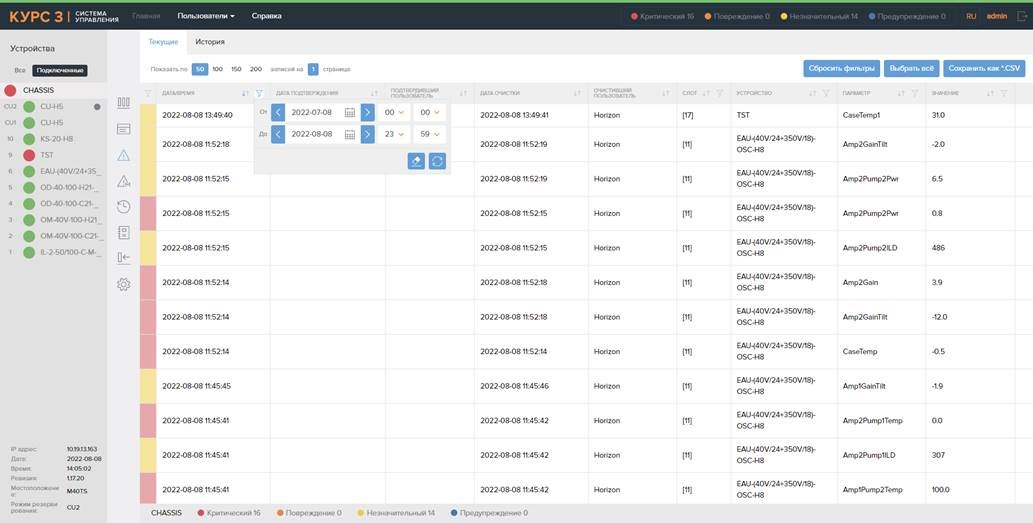

ВПО «Встроенная система управления КУРС»

Программа для мониторинга и управления оборудованием DWDM-системы «ГОРИЗОНТ» (VPG LaserONE). Она позволяет настраивать параметры блоков, следить за их состоянием и обмениваться данными с внешними программами, например, через веб-браузер или систему «ПУЛЬС». Устанавливается на заводе производителем, пользователям ничего дополнительно делать не требуется.

Подробнее

Каналообразующее оборудование

Каналообразующее оборудование — это специализированные устройства и аппаратура, предназначенные для преобразования, передачи и приема цифровых и аналоговых сигналов.

Каналообразующее оборудование является основой современных сетей передачи данных. Транспондеры VPG LaserONE предназначены для построения оптических транспортных сетей высокой и сверхвысокой протяженности.

Подробнее

Оптические блоки

Оптические блоки DWDM-платформы «ГОРИЗОНТ» предназначены для построения необходимой Заказчику конфигурации оптической транспортной сети. Эти компоненты позволяют объединять и разделять каналы, менять их направление, усиливать затухающий сигнал на больших дистанциях.

Подробнее

Вспомогательные блоки

Вспомогательные контактные блоки — это устройства, предназначенные для расширения функций основного оборудования, такие как: контакторы, реле или автоматические выключатели. Они подключаются к основным модулям и обеспечивают дополнительный контроль над цепями управления. Устройства такого типа незаменимы в системах автоматического управления, где требуется точная коммутация и высокая надежность. Основная цель — расширение функциональности оборудования, повышение надежности работы и удобства эксплуатации.

Подробнее
