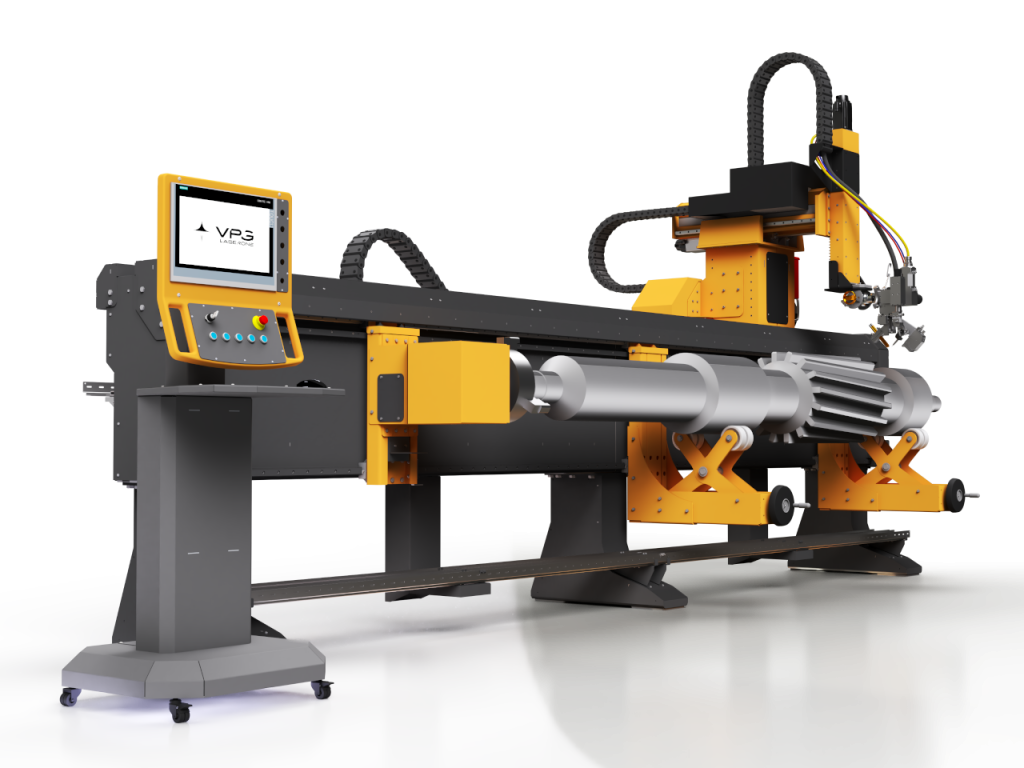

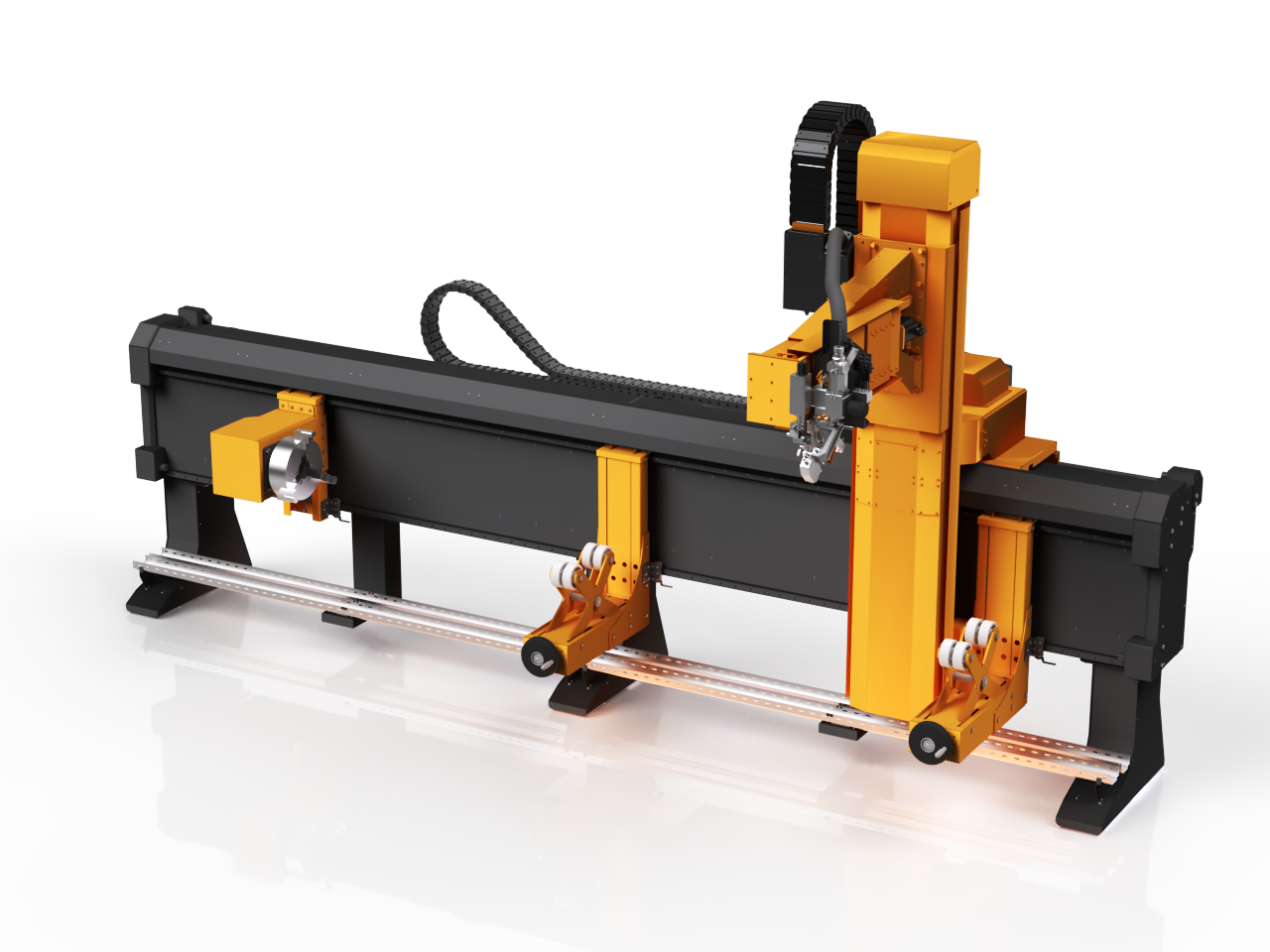

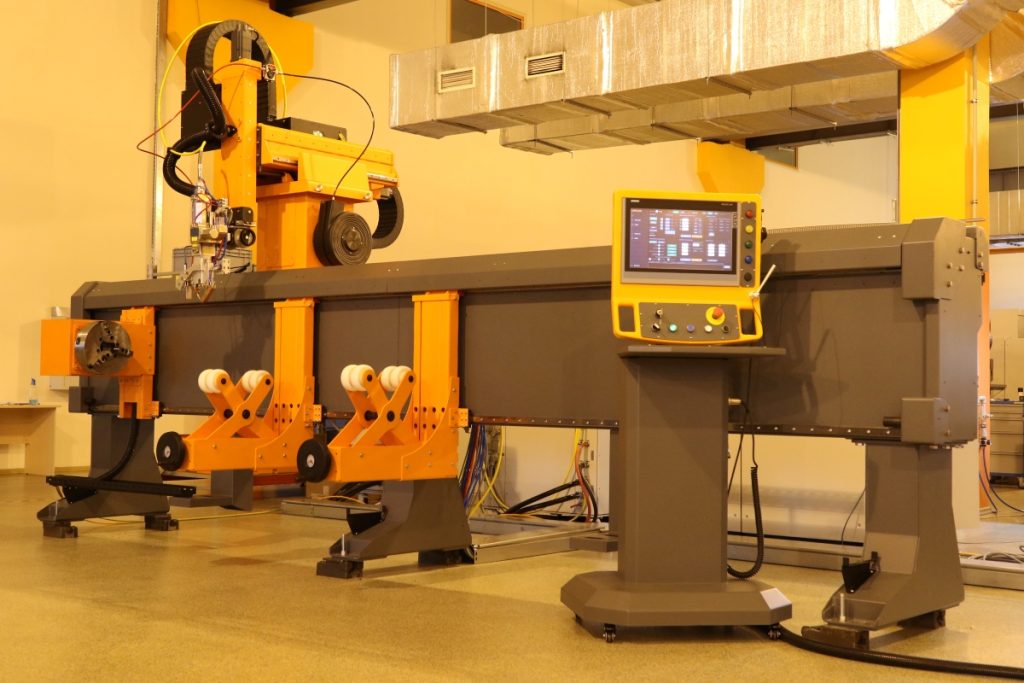

FL-CPM – установка лазерной наплавки, сварки и закалки изнашиваемых деталей технологических машин. Эффективна для восстановления валов лазерной наплавкой, термоупрочнения резьб и других поверхностей трения. Диаметр заготовки: до 1500 мм.

Комплекс разработан VPG LaserONE и производится в России. В основе – непрерывный волоконный лазер мощностью 2 – 10 кВт и оптическая сварочная голова.

FL-CPM позволяет получать покрытия с твердостью выше 1000 HV, что повышает износостойкость исходного металла до 3,6 раз.

Толщина слоя лазерной наплавки

0,01 – 6 мм

Толщина слоя лазерной закалки

0,5 – 1,8 мм

Глубина лазерной сварки

1 – 12 мм

Описание Исполнения Документы Комплектация Расшифровка наименования

Комплекс лазерной обработки FL-CPM применяется при ремонте оборудования энергетического, горнодобывающего, транспортного и сельскохозяйственного машиностроения. В портфеле внедрений VPG LaserONE более 20 подтвержденных типовых решений.

Система имеет модульное исполнение: конфигурация подбирается индивидуально под проект на основе одного из 3 базовых вариантов поставки:

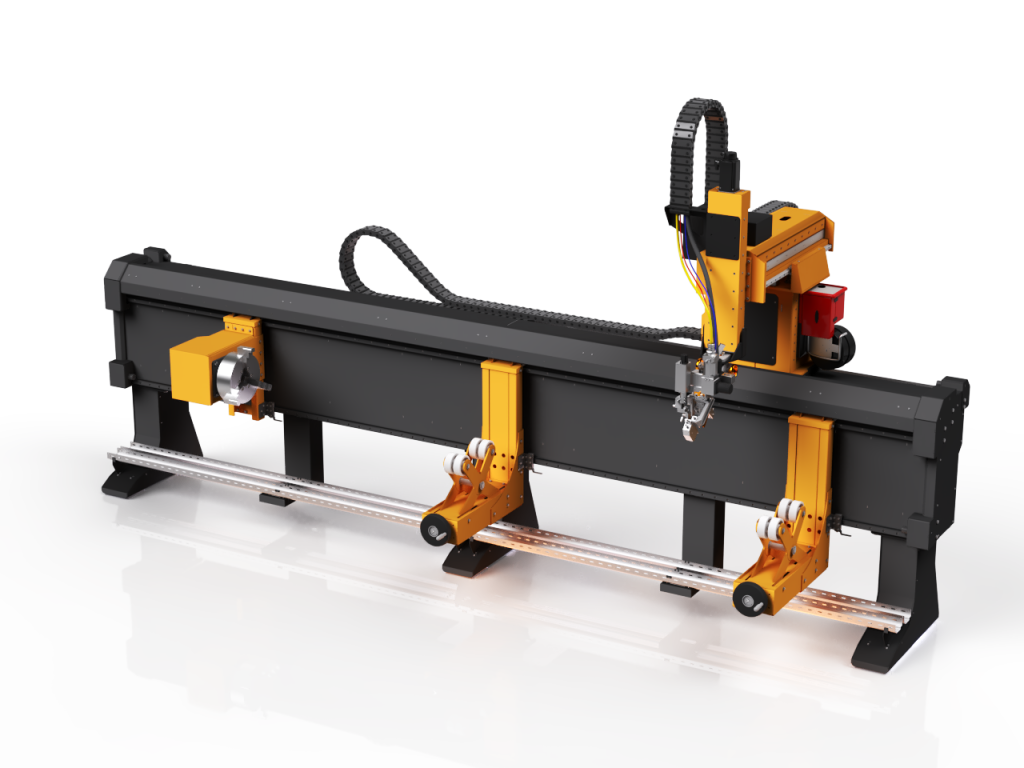

Установка лазерной наплавки для восстановления валов (коленчатых, распределительных и т.д.), осей, подшипников скольжения, ножей для комбайнов. Подходит для наплавки порошком и проволокой.

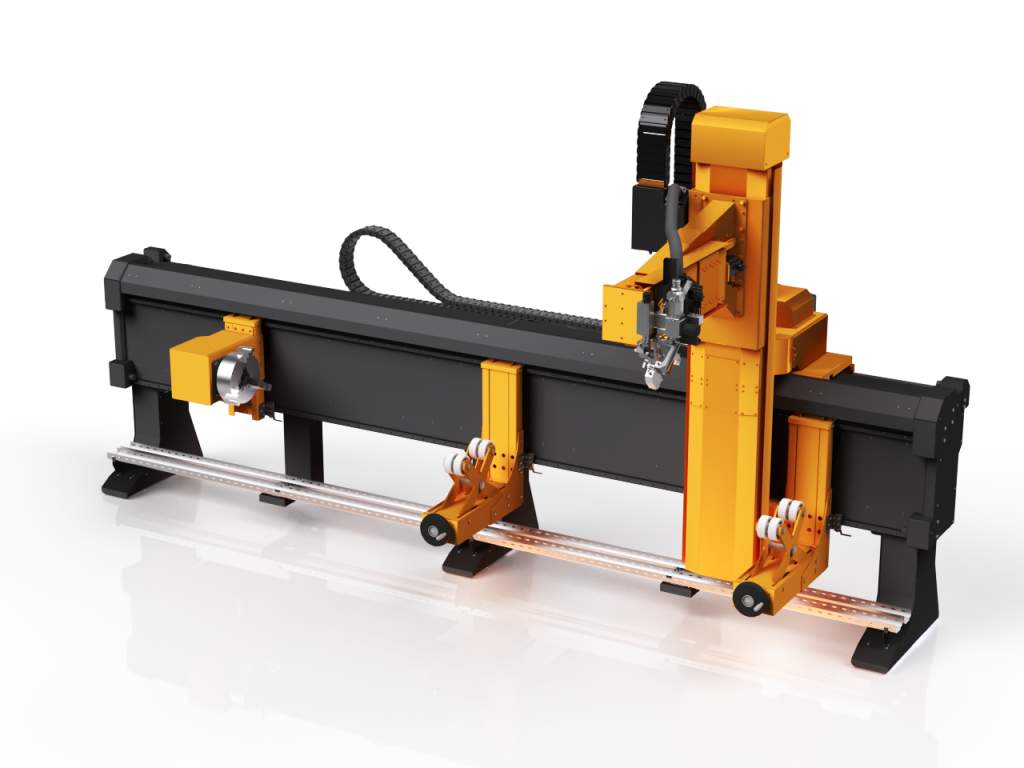

Станок лазерной/гибридной сварки несущих балок строительных конструкций и транспортных средств; теплообменников; труб.

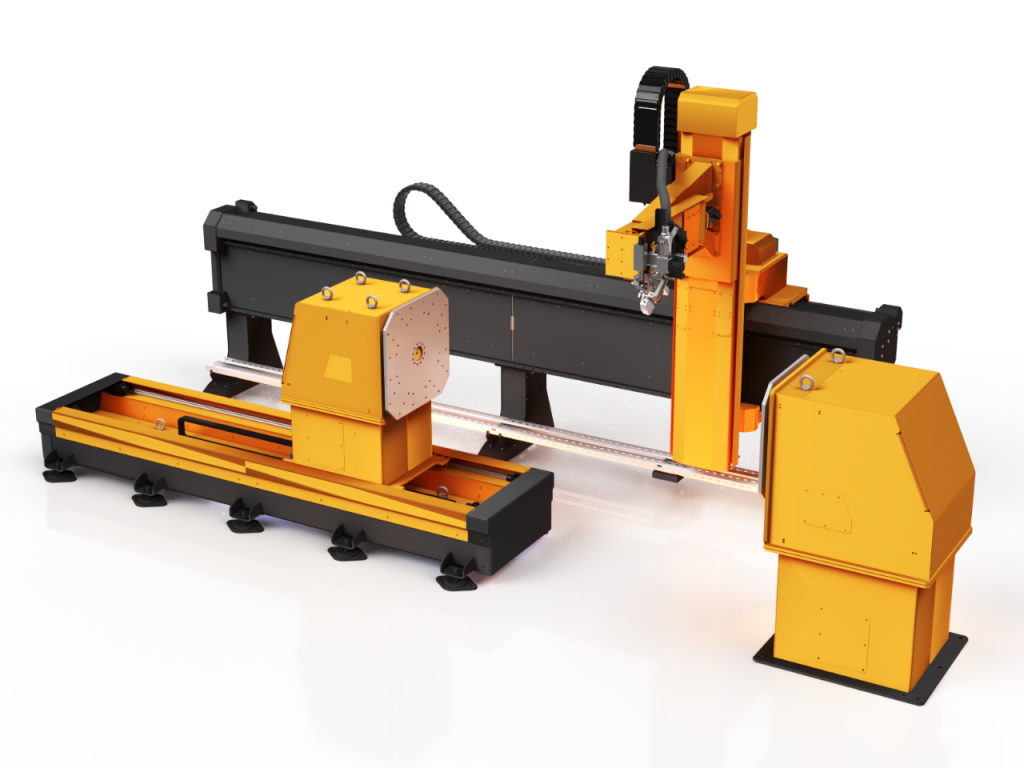

Установка поверхностной и внутренней закалки валов, резьбовых муфтовых соединений труб, колес и других деталей.

В отличие от роботизированного комплекса, установка лазерной наплавки/сварки/закалки проще в управлении и не требует сложного программирования. Комплектация системы FL-CPM включает стойку управления и ПО собственной разработки VPG LaserONE с интерфейсом на русском языке.

ПО содержит встроенную библиотеку стратегий для построения траектории оптической головы. Это позволяет эффективно обрабатывать детали сложной геометрии с максимальной повторяемостью результатов.

Установка FL-CPM: применения

Восстановительная наплавка и ремонт коленвалов мощных ДВС, компрессоров (видео)

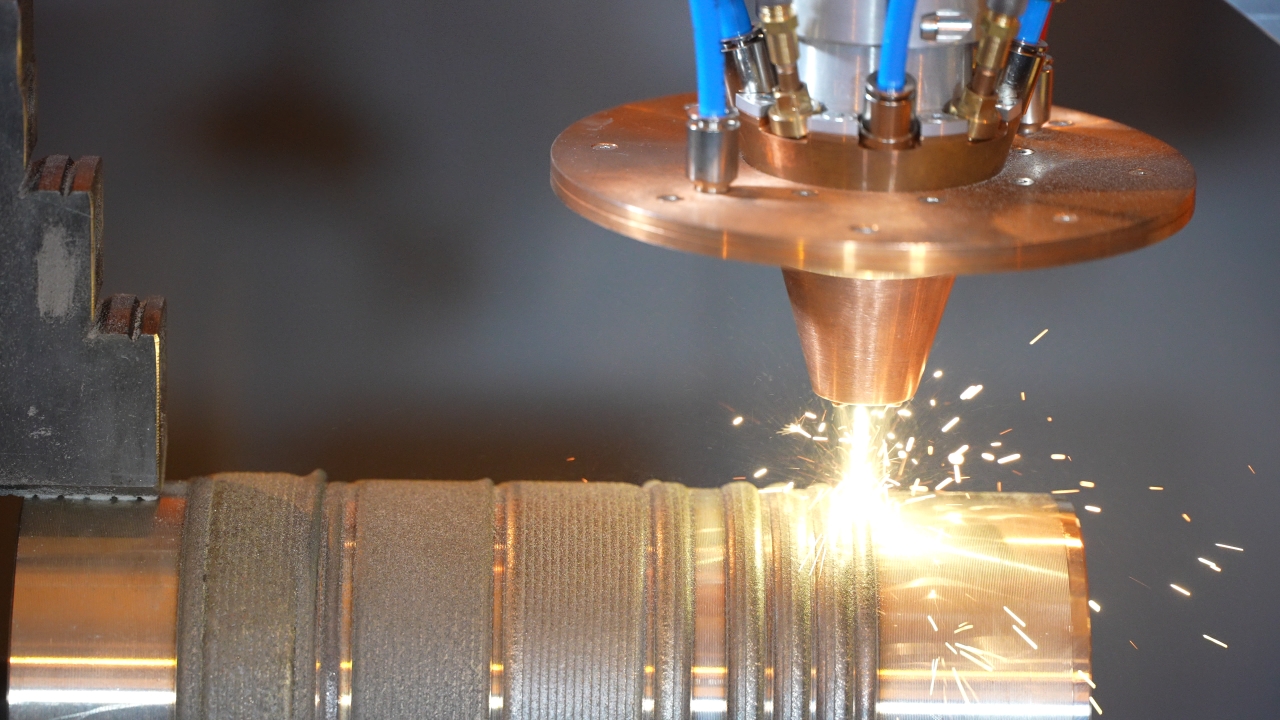

Восстановительная наплавка валов энергетического оборудования, осей, валков
Лазерная наплавка карбидов вольфрама на корпуса приборов каротажа из немагнитной стали
Лазерная наплавка высокотехнологичных ножей зерноуборочных комбайнов (видео)
Лазерная наплавка баббита при производстве подшипников скольжения (видео)

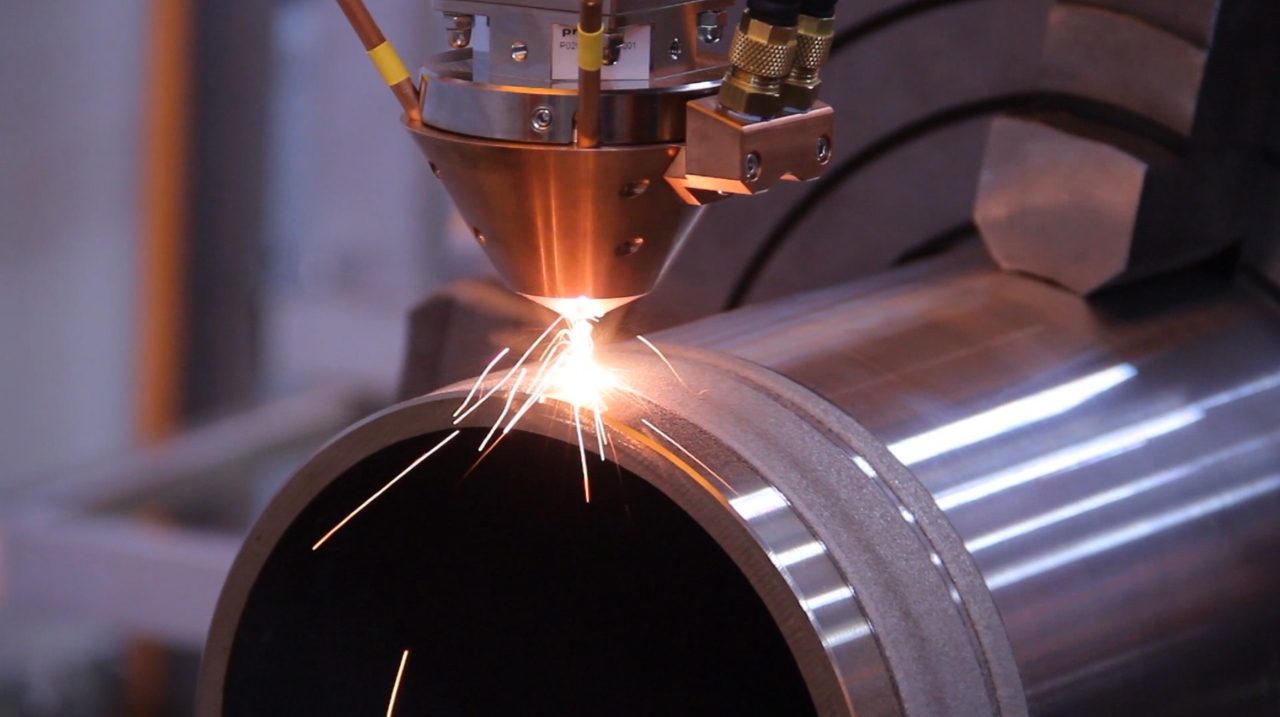

Внутренняя наплавка на детали бурового оборудования
Лазерная сварка пружинных центраторов обсадных колонн
Лазерная сварка несущих балок двухэтажных пассажирских вагонов (видео)
Многопроходная сварка корпусов теплообменников для НПЗ и химической промышленности
Восстановление длины корпусов приборов каротажа (stubwelding)
Производство и ремонт штоков гидроцилиндров
Лазерное упрочнение титановых электродов
Лазерная закалка бандажей локомотивных колес (видео)
Лазерная закалка резьб бурильных труб (видео)
Закалка коленчатых и распределительных валов ДВС (видео)
Закалка станочных направляющих скольжения

Параметр

Исполнение FL-CPM-1 (1 секция, стандартный блок перемещения)

Исполнение FL-CPM-1 (1 секция, увеличенный блок перемещения)

Исполнение FL-CPM-2 (2 секции, стандартный блок перемещения)

Исполнение FL-CPM-2 (2 секции, увеличенный блок перемещения)

Исполнение FL-CPM-3 (3 секции, стандартный блок перемещения)

Исполнение FL-CPM-3 (3 секции, увеличенный блок перемещения)

Исполнение FL-CPM-4 (4 секции, стандартный блок перемещения)

Исполнение FL-CPM-4 (4 секции, увеличенный блок перемещения)

Ход по оси X (вдоль балки), мм

1700

4550

7400

10250

Ход по оси Y (перпендикулярно балке), мм

400

500

400

500

400

500

400

500

Ход по оси Z (вертикально), мм

300

1300

300

1300

300

1300

300

1300

Грузоподъемность (распределенная), кг

1000

2000

3000

4000

Максимальный диаметр заготовки, мм

500

1500 (с позиционером)

500

1500 (с позиционером)

500

1500 (с позиционером)

500

1500 (с позиционером)

Габаритная длина, мм

3600

6500

9400

12300

Буклет. Универсальный комплекс лазерной обработки FL-CPM

Особенности и преимущества установки, различия в конфигурациях для лазерной наплавки, сварки и закалки, технические характеристики.

Декларация о соответствии ТР ТС. Серия FL-CPM

Декларация о соответствии комплекса лазерной обработки FL-CPM техническим регламентам ЕАЭС: ТР ТС 010/2011 и ТР ТС 020/2011.

Комплекс лазерной обработки FL-CPM подготовлен к быстрой сборке и пусконаладке на объекте Заказчика. Компоненты системы перед отправкой проходят проверку и упаковку под контролем службы менеджмента качества в соответствии с ISO 9001:2015.

Комплектация варьируется в зависимости от индивидуальной конфигурации системы, поставляемой Заказчику.

Установка FL-CPM оснащена предустановленным ПО для управления траекторией и режимом обработки деталей. В комплект поставки входит полная пользовательская документация по настройке и работе с ПО, эксплуатации системы и ее ключевых компонентов: лазерного источника и оптической головы.

Гарантия производителя:

12 месяцев – на комплекс.
36 месяцев – на лазерный источник.

В комплекте

Базовая комплектация (для всех исполнений)

Стойка управления с дисплеем
Шкаф управления с промышленным контроллером
3-х осевая система перемещения инструмента
Несущая балка (1/2/3/4 секции)
Волоконный лазерный источник непрерывного излучения серии YLS-U-R (2-10 кВт)
Система водяного охлаждения лазера
Оптическая сварочная голова серии FLW D50
Специальное программное обеспечение

Опциональные узлы

Система крепления (зависит от типа обрабатываемых деталей)
Модули для лазерной сварки и наплавки
Питатель порошка
Податчик проволоки
Дополнительные модули наклона и поворота инструмента
Датчики слежения

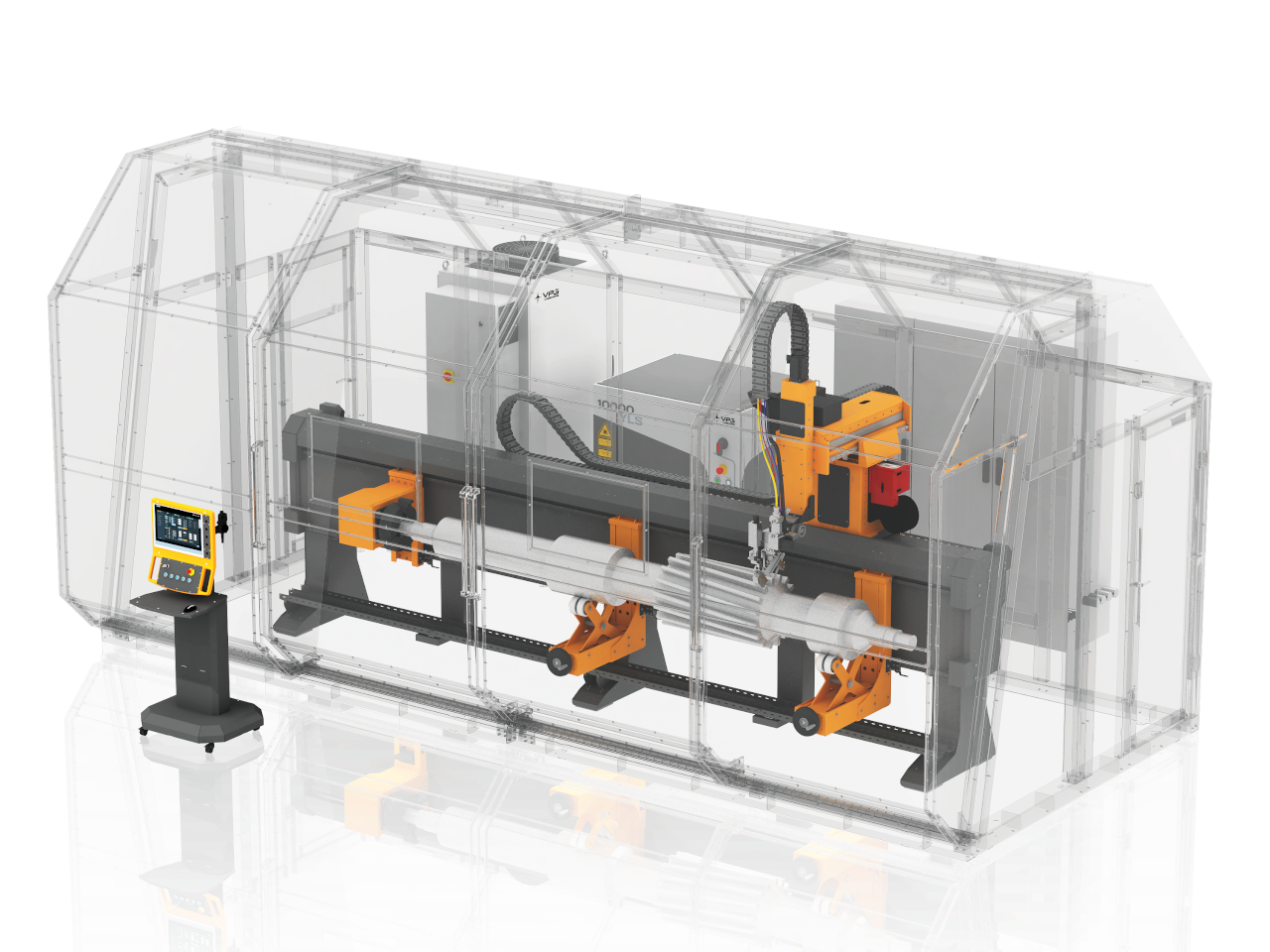

Защитная кабина

За счет модульной реализации установка FL-CPM может иметь более 230 вариантов исполнения, обозначаемых в соответствии с системой наименования лазерных комплексов VPG LaserONE.

Комплекс лазерной обработки¹ FL–CPM²–1³–2000⁴–CLAD⁵

Комплекс лазерной обработки – тип оборудования.
FL–CPM – коммерческое наименование серии.
1 – количество секций системы перемещения*.
2000 – выходная мощность волоконного лазера, Вт**.
CLAD – вариант исполнения: лазерная наплавка***.

*Возможное количество секций: от 1 до 4.

**Волоконные лазерные источники серии YLS-U-R мощностью: 2000/3000/4000/6000/8000/10000 Вт.

***Возможные варианты исполнения:

CLAD – установка лазерной наплавки.
WELD – станок лазерной сварки.
HARD – установка лазерной закалки.
MULTI – многофункциональный комплекс лазерной обработки.

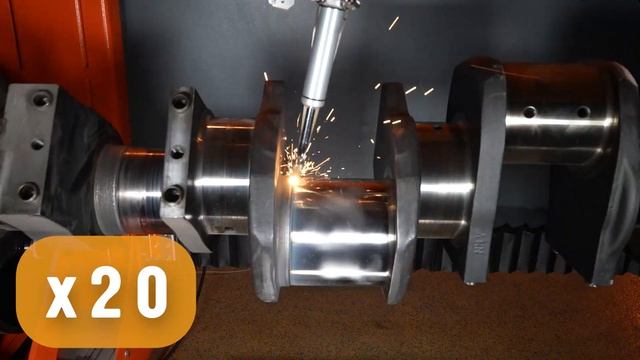

Лазерная наплавка: коленчатый вал

Восстановление коленвала с помощью порошковой лазерной наплавки FL-CPM

Лазерная наплавка: распределительный вал

Восстановление распределительного вала лазерной наплавкой карбида вольфрама на установке FL-CPM

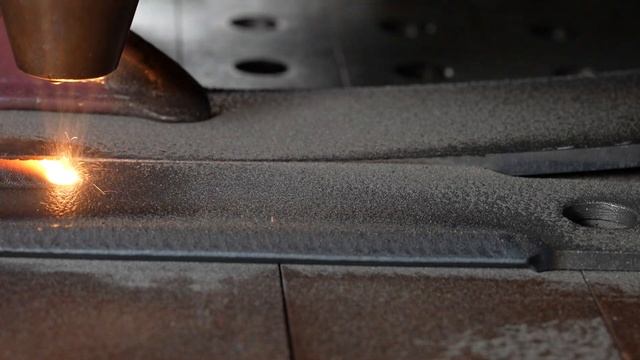

Лазерная наплавка: ножи зерноуборочного комбайна

Восстановление технологических ножей лазерной наплавкой. Комплекс FL-CPM

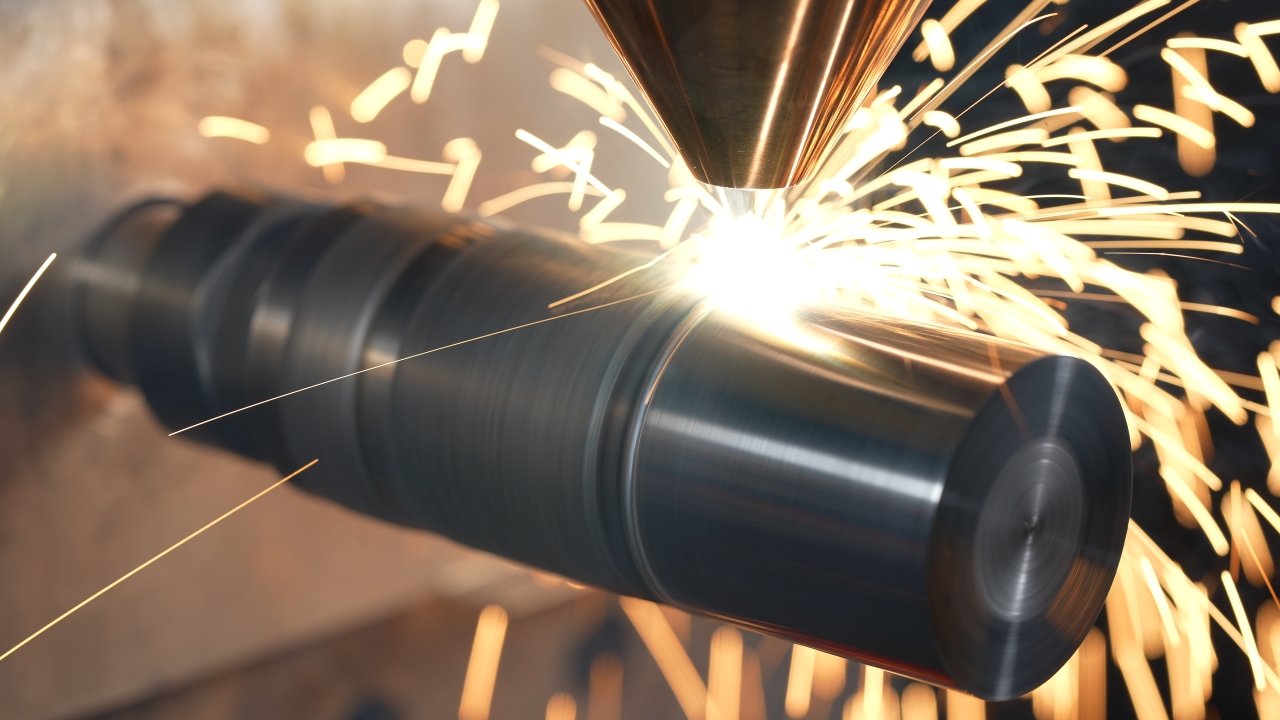

Преимущества лазерной наплавки

Лазерная наплавка – более экономичная и точная технология восстановления и упрочнения деталей по сравнению с плазменной и электродуговой наплавкой.

Максимальная износоустойчивость детали за счет равномерного покрытия поверхности без пор и короблений. Лучшее в отрасли качество пучка М2 < 1,1 в иттербиевых волоконных лазерах VPG LaserONE позволяет фокусировать мощность в минимальном пятне нагрева 50-150 мкм.
Наименьший расход материалов. Контролируемая мощность лазерного излучения дает возможность наносить тончайшие (до нескольких микрон) слои наплавленного порошка/проволоки на поверхность изделия, исключая расплавление основного материала и его диффузию с защитным слоем.
Наплавка и упрочнение деталей со сложной геометрией. Оптическая голова лазерной установки используется с 4-осевой координатной системой и триангуляционным датчиком слежения за траекторией. Траектория задается с помощью специализированного ПО, которое имеет библиотеку готовых режимов и визуальный редактор для их корректировки.

Отрасли применения

Автомобильная промышленность
Судостроение
Авиастроение
Железнодорожное машиностроение
Производство и ремонт с/х техники
Станкостроение
Генерация электрической энергии
Нефтедобыча и газодобыча
Нефтепереработка и нефтехимия
Горнорудная промышленность
Ремонтные цеха различного профиля

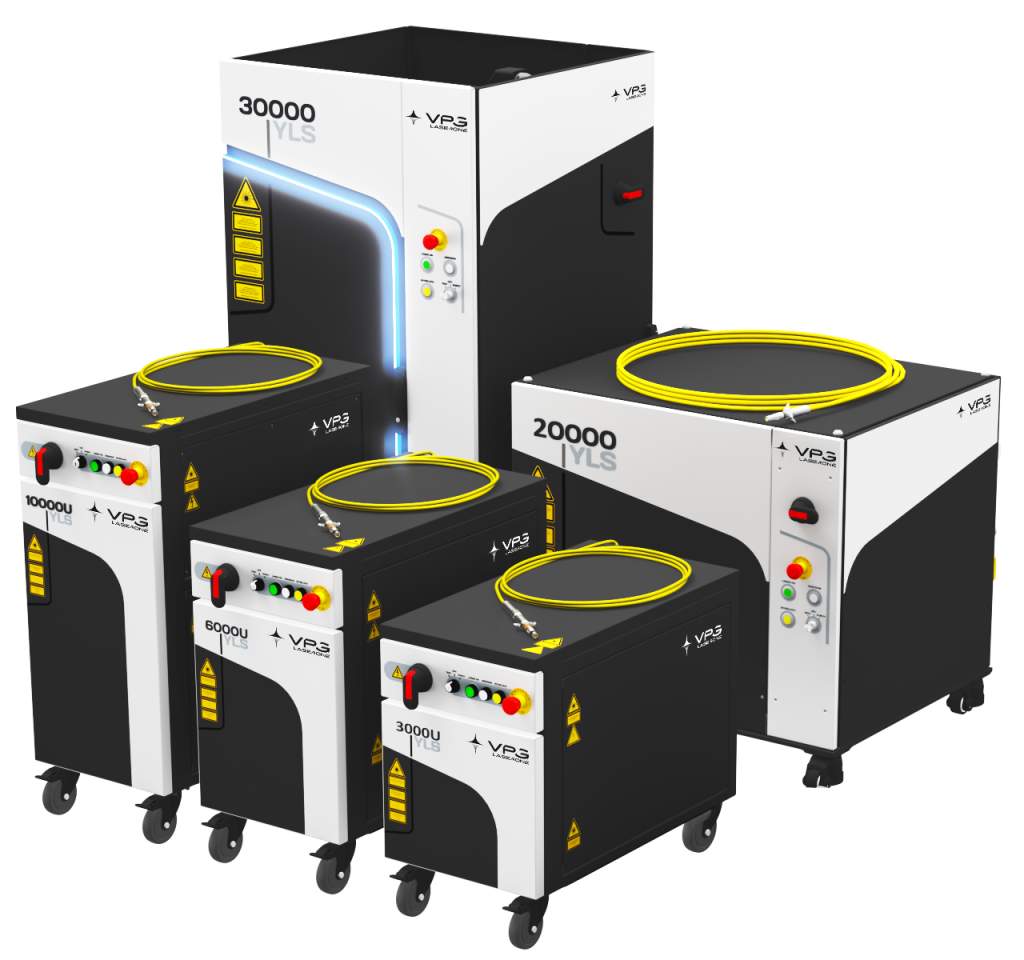

Лазеры высокой мощнoсти

Непрерывные волоконные лазеры YLS от VPG LaserONE в каталоге ГИСП

Непрерывные волоконные лазеры YLS от VPG LaserONE - сделано в России

Источники непрерывного излучения серий YLS и YLS-U — самые мощные модели волоконных лазеров для промышленного применения. Доступны варианты с выходной мощностью до 100 кВт и более.

Подробнее

Голова для сварки FLW D30/FLW D50

Обеспечивают точную и стабильную лазерную обработку (резка, сварка, наплавка, термоупрочнение и др.), легко встраиваются в производственные процессы и оптимально работают с лазерами VPG Laserone

Подробнее

Модуль лазерной сварки и наплавки

Оснастка для оптических голов серии FLW D50

Подробнее

4-осевая сопловая насадка для наплавки

Для порошковой лазерной наплавки

Подробнее

Насадка для закалки внутренней резьбы

Предназначена для упрочнения труднодоступных мест внутри металлических изделий. Выполнена на базе модели FLW D30.
Имеет дополнительную защиту от пыли, грязи и отраженного лазерного излучения.
Выдерживает мощность лазера до 2 кВт и подходит для разных материалов.
Благодаря компактной функциональной конструкции она проста в применении.

Подробнее
