TP-4×10 – транспондер уровня 10G.

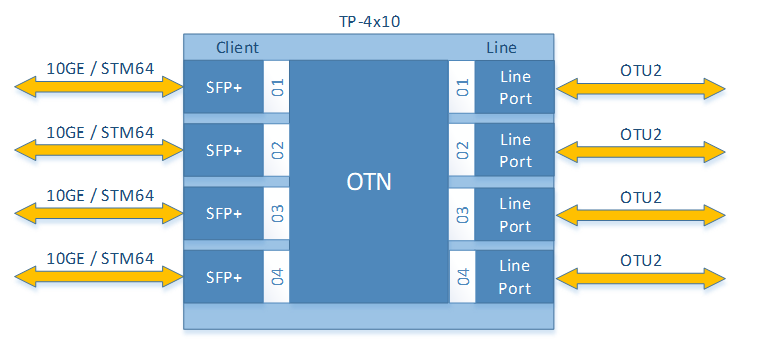

Карта TP-4×10 предназначена для агрегации клиентского трафика класса 2.5G/10G (1GE/10GE/ STM1/STM4/STM16/STM64) в линейные кадры OTU1 (2.5G) или OTU2 (10G). На лицевой панели карты TP-4×10 размещены 4 линейных порта SFP/SFP+ и 4 клиентских порта SFP/SFP+. Карта TP-4×10 применяется в составе платформы Горизонт совместно с адаптером HS-H8.
| Параметр | Значение |
|---|---|
| Характеристики линейного Интерфейса (Определяются SFP+) | |
| Режим работы карты | 10G OTU2 (G.709) |
| Тип интерфейса | SFP+ |
| Частотный диапазон передатчика/приемника, ТГц | 191.35 … 196.1 |
| Диапазон длин волн передатчика/приёмника DWDM, нм | 1528.77 … 1566.72 |
| Минимальный шаг перестройки канала, ГГц | 50 |
| Диапазон выходной оптической мощности, дБм | -1 … 3* |
| OSNR передатчика, дБ/0.1 нм | >30* |
| Оптимальный диапазон входной мощности, дБм | -24 … -7* |
| Чувствительность приемника, дБм | -33* |
| OSNR приемника (D = 0 пс/нм), дБ/0.1 нм | 13* |
| Штраф по OSNR из-за CD (D = 1700 пс/нм) не более, дБ | -1* |
| Технические характеристики | |
| Типы оптических разъёмов: | |
| Line 1 – 2 | LC/UPC duplex |
| Client 1 - 2 | LC/UPC duplex |
| Напряжение питания, В | -72…-36.5 (DC) |
| Номинальная потребляемая мощность, Вт | 20 |
